Double Eccentric Welding Butterfly Valve

Introduction

A Double Eccentric Welding Butterfly Valve is a high-performance valve designed to control the flow of fluids in industrial systems with precision and reliability. The valve features a unique "double eccentric" design, where both the shaft and seat are offset from the centerline. This design minimizes friction and wear, ensuring a smooth operation and long service life. The offset disc and shaft allow the valve to provide a tight seal without excessive torque, making it highly efficient and reducing the need for frequent maintenance.

The welding design of this valve allows it to be directly welded into the pipeline, offering a secure, permanent connection that is ideal for systems where a durable, leak-proof installation is required. This valve is particularly suited for high-pressure and high-temperature applications, making it a preferred choice in industries such as oil and gas, power generation, chemical processing, and water treatment, where operational reliability and system efficiency are crucial.

Applications

Double Eccentric Welding Butterfly Valve is trusted across various industries for its precision, durability, and reliability. Explore its wide-ranging applications below:

Oil & Gas

Used for regulating the flow of crude oil, natural gas, and refined products in pipelines and processing plants, offering secure and leak-proof operation under high pressure.

Power Generation icon

Power Generation

Employed in steam, feedwater, and cooling systems to regulate fluid flow in high-pressure and high-temperature environments, ensuring reliable system operation.

Chemical Processing icon

Chemical Processing

Handles the flow of chemicals in production systems, providing durable and reliable control in both high and low-pressure applications.

Water Treatment icon

Water Treatment

Installed in water treatment and distribution systems to ensure precise flow regulation and leak-proof sealing in high-pressure environments.

HVAC Systems icon

HVAC Systems

Used in HVAC systems to regulate air or water flow, offering efficient operation and tight shutoff to maintain system performance.

Marine Applications icon

Marine Applications

Installed in marine and offshore platforms to control fluid flow in ballast water, fuel, and cooling systems, providing reliable performance in marine environments.

Technical Specifications

Double Eccentric Welding Butterfly Valve

butterfly valve graph

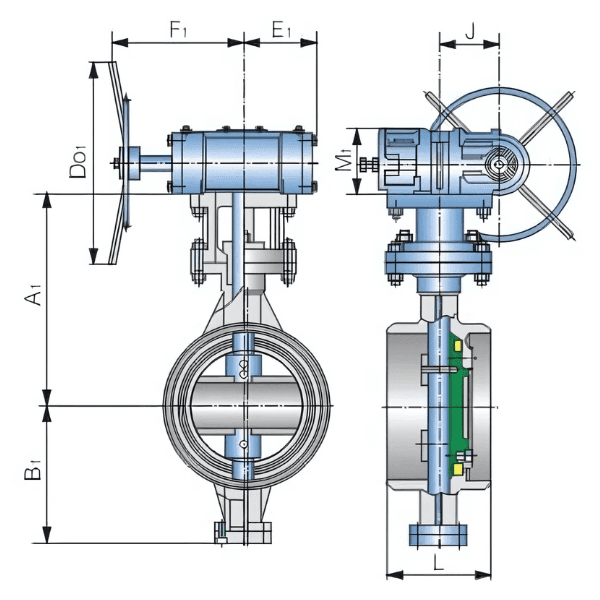

Worm Gear Butt-welded Butterfly Valve

butterfly valve graph

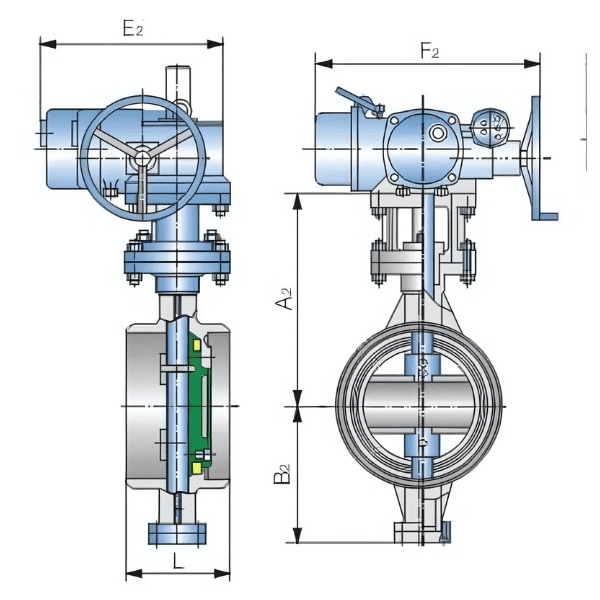

Electric Butt-welded Butterfly Valve

butterfly valve graph

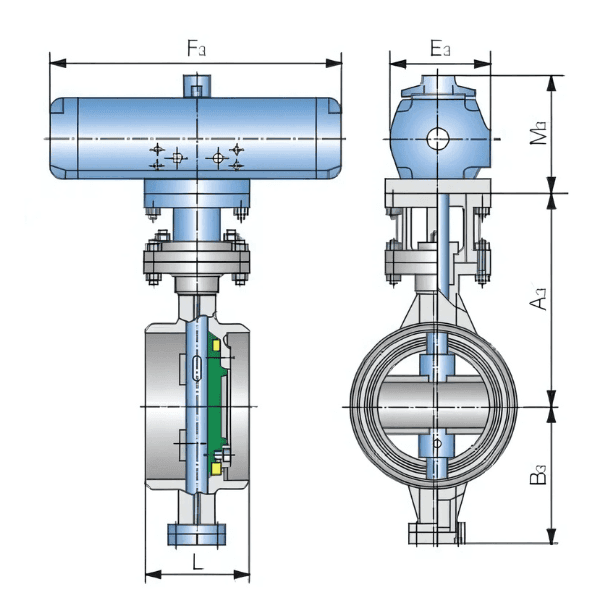

Pneumatic Butt-welded Butterfly Valve

Main Outline Dimensions and Weight

0.6MPa mm

DN	L	Worm gear actuation							Electric				Pneumatic					Weight(kg)
DN	L	A1	B1	M1	E1	F1	J	D01	A2	B2	E2	F2	A3	B3	E3	F3	M3	Warm gear	Electric	Pneumatic
80	180	203	125	75	90	205	83	200	203	125	475	505	203	125	93	282	110	27	42	29.5
100	190	208	130	75	90	205	83	200	208	130	475	505	208	130	93	282	110	34	46	36
125	200	218	140	75	90	205	83	200	218	140	475	505	218	140	115	344	140	41	48	46
150	210	285	155	95	90	205	83	200	285	155	475	505	285	155	115	344	140	43	53	51
200	230	320	180	95	90	205	83	200	320	180	475	505	320	180	150	450	187	81	84	80
250	250	349	220	95	90	205	83	200	349	220	475	505	349	220	290	762	270	102	124	122
300	270	398	250	115	90	205	83	200	398	250	475	505	398	250	290	762	270	132	138	142
350	290	417	275	115	90	205	83	250	417	275	475	505	417	275	330	900	305	164	176	192
400	310	455	315	134	90	205	83	250	455	315	475	505	455	315	370	1084	350	193	183	270
450	330	480	340	134	90	205	83	250	480	340	475	505	480	340	370	1084	350	238	270	310
500	350	512	375	159	120	265	141	250	512	375	566	505	512	375	405	1182	390	302	315	414
600	390	562	425	159	120	265	141	250	562	425	566	545	562	425	405	1182	390	415	421	484
700	430	636	490	163	185	250	115	315	636	490	615	545	636	490	500	1442	470	660	615	725
800	470	706	550	163	185	250	115	315	706	550	615	545	706	550	630	1865	500	780	705	825
900	510	756	600	185	185	250	115	315	756	600	820	520	756	600	--	--	--	820	825	--
1000	550	816	650	185	245	400	145	315	816	650	820	545	816	650	--	--	--	1265	1285	--
1200	630	944	775	220	310	460	191	400	944	775	945	545	944	775	--	--	--	1590	1655	--
1400	710	1084	895	220	310	460	191	400	1084	895	945	545	1084	895	--	--	--	2185	2255	--
1600	790	1204	1025	220	410	555	270	400	1204	1025	1140	545	1204	1025	--	--	--	3210	3330	--
1800	870	1395	1095	320	520	640	351	400	1395	1095	1337	545	1395	1095	--	--	--	4090	4350	--
2000	950	1449	1195	320	520	640	351	400	1449	1195	1337	545	1449	1195	--	--	--	5610	5680	--
2200	1000	1569	1325	320	520	640	351	400	1569	1325	1337	545	1569	1325	--	--	--	6410	6630	--
2400	1100	1704	1445	320	520	640	351	400	1704	1445	1377	715	1704	1445	--	--	--	7810	8255	--
2600	1190	1824	1565	335	450	785	440	630	1824	1565	1443	715	1824	1565	--	--	--	9450	9550	--
2800	1270	1944	1685	335	450	785	440	630	1944	1685	1443	845	1944	1685	--	--	--	10800	11030	--
3000	1350	2074	1815	335	450	785	440	630	2074	1815	1443	845	2074	1815	--	--	--	12200	12880	--

Note: * Structural length to ISO5752 14 series

Main Outline Dimensions and Weight

1.0MPa mm

DN	L	Worm gear actuation							Electric				Pneumatic					Weight(kg)
DN	L	A1	B1	M1	E1	F1	J	D01	A2	B2	E2	F2	A3	B3	E3	F3	M3	Warm gear	Electric	Pneumatic
80	180	203	125	75	90	205	83	200	203	125	475	505	203	125	93	282	110	--	--	--
100	190	208	130	75	90	205	83	200	208	130	475	505	208	130	93	282	110	--	--	--
125	200	218	140	75	90	205	83	200	218	140	475	505	218	140	115	344	140	--	--	--
150	210	285	155	95	90	205	83	200	285	155	475	505	285	155	115	344	140	58	73	--
200	230	320	180	95	90	205	83	200	320	180	475	505	320	180	150	450	187	76	91	--
250	250	349	220	95	90	205	83	200	349	220	475	505	349	220	290	762	187	115	130	--
300	270	398	250	115	90	205	83	200	398	250	475	505	398	250	290	762	270	145	165	--
350	290	417	275	115	90	205	83	250	417	275	475	505	417	275	330	900	305	185	205	--
400	310	455	315	134	90	205	83	250	455	315	566	505	455	315	370	1084	350	245	265	--
450	330	480	340	134	90	205	83	250	480	340	566	545	480	340	370	1084	350	315	335	--
500	350	512	375	159	120	265	141	250	512	375	615	545	512	375	405	1182	390	375	395	--
600	390	562	425	159	120	265	141	250	562	425	615	545	562	425	405	1182	390	510	530	--
700	430	636	490	163	185	250	115	315	636	490	820	520	636	490	500	1442	470	770	790	--
800	470	706	550	163	185	250	115	315	706	550	820	545	706	550	630	1865	500	1070	1090	--
900	510	756	600	185	185	250	115	315	756	600	945	545	756	600	-	-	-	1435	1455	--
1000	550	816	650	185	245	400	145	315	816	650	945	545	816	650	-	-	-	1745	1755	--
1200	630	944	775	220	310	460	191	400	944	775	1140	545	944	775	-	-	-	2725	2745	--
1400	710	1084	895	220	310	460	191	400	1084	895	1337	545	1084	895	-	-	-	3510	3550	--
1600	790	1204	1025	220	410	555	270	400	1204	1025	1337	545	1204	1025	-	-	-	4470	4510	--
1800	870	1395	1095	320	520	640	351	400	1395	1095	1337	545	1395	1095	-	-	-	4945	-	--
2000	950	1449	1195	320	520	640	351	400	1449	1195	1377	715	1449	1195	-	-	-	6230	-	--
2200	1000	1569	1325	320	520	640	351	400	1569	1325	1443	715	1569	1325	-	-	-	-	-	--
2400	1100	1704	1445	320	520	640	351	400	1704	1445	1443	845	1704	1445	-	-	-	-	-	--

Main Outline Dimensions and Weight

1.6MPa mm

DN	L	Worm gear actuation							Electric				Pneumatic					Weight(kg)
DN	L	A1	B1	M1	E1	F1	J	D01	A2	B2	E2	F2	A3	B3	E3	F3	M3	Warm gear	Electric	Pneumatic
80	180	203	125	115	90	205	83	200	203	125	475	505	203	125	115	344	140	27	45	--
100	190	208	130	115	90	205	83	200	208	130	475	505	208	130	115	344	140	34	57	--
125	200	218	140	115	90	205	83	200	218	140	475	505	218	140	150	450	187	41	63	--
150	210	285	155	115	90	205	83	200	285	155	475	505	285	155	290	762	270	43	71	--
200	230	320	180	115	90	205	83	200	320	180	475	505	309	180	290	762	270	81	83	--
250	250	349	220	134	90	205	83	250	349	220	475	505	343	220	330	900	305	102	126	--
300	270	398	250	134	90	205	83	250	398	245	475	505	368	245	370	1084	350	132	151	--
350	290	417	275	159	120	265	141	250	417	275	566	505	401	275	370	1084	350	164	195	--
400	310	455	315	159	120	265	141	250	455	300	566	545	443	300	405	1182	390	193	273	--
450	330	480	340	163	185	250	115	315	480	340	615	545	469	340	405	1182	390	238	290	--
500	350	512	375	163	185	250	115	315	512	375	615	507	501	375	500	1442	470	302	414	--
600	390	562	425	185	245	400	145	315	562	440	820	545	606	440	630	1865	500	457	545	--
700	430	636	490	185	245	400	145	315	636	490	820	545	--	--	--	--	--	810	825	--
800	470	706	550	220	310	460	191	400	706	550	945	545	--	--	--	--	--	1093	1005	--
900	510	756	600	220	310	460	191	400	756	625	945	545	--	--	--	--	--	1410	1560	--
1000	550	816	650	255	410	555	270	400	816	690	1140	545	--	--	--	--	--	1870	1910	--
1200	630	944	775	255	410	555	270	400	944	795	1140	545	--	--	--	--	--	2082	2450	--
1400	710	1084	895	320	520	640	351	400	1084	945	1337	545	--	--	--	--	--	2850	3250	--
1600	790	1204	1025	320	520	640	351	630	1204	1065	1423	720	--	--	--	--	--	4235	4400	--
1800	870	1395	1095	335	520	785	440	630	1395	1095	1423	720	--	--	--	--	--	5346	5670	--
2000	950	1449	1195	335	520	785	440	630	1449	1195	1423	720	--	--	--	--	--	7328	7565	--
2200	1000	1569	1325	335	450	785	440	630	1569	1325	1423	720	--	--	--	--	--	--	--	--
2400	1100	1704	1445	335	450	785	440	630	1704	1445	1423	720	--	--	--	--	--	--	--	--

Note: * Structural length to ISO5752 14 series

Main Outline Dimensions and Weight

2.5MPa mm

DN	L	Worm gear actuation							Electric				Pneumatic					Weight(kg)
DN	L	A1	B1	M1	E1	F1	J	D01	A2	B2	E2	F2	A3	B3	E3	F3	M3	Warm gear	Electric	Pneumatic
80	180	203	125	115	90	205	83	200	203	125	475	505	203	125	150	450	187	20	54	--
100	190	208	130	115	90	205	83	200	208	130	475	505	208	130	290	762	270	23	55	--
125	200	218	140	115	90	205	83	200	218	140	475	505	218	140	290	762	270	38	64	--
150	210	285	155	115	90	205	83	200	285	155	475	505	285	155	330	900	305	65	71	--
200	230	317	195	134	90	205	83	250	317	195	475	505	317	195	370	1084	350	85	96	--
250	250	360	220	134	90	205	83	250	360	220	475	505	360	220	370	1084	350	135	145	--
300	270	395	250	159	120	265	141	250	395	250	566	505	395	250	405	1182	390	175	167	--
350	290	419	290	159	120	265	141	250	419	290	566	545	419	290	405	1182	390	195	220	--
400	310	468	325	163	185	250	115	315	468	325	615	545	468	325	500	1442	470	295	278	--
450	330	476	350	163	185	250	115	315	476	350	615	545	476	350	630	1865	500	350	380	--
500	350	556	390	185	245	400	145	315	556	390	820	545	556	390	--	--	--	510	496	--
600	390	644	450	185	245	400	145	315	644	450	820	545	644	450	--	--	--	625	705	--
700	430	684	500	220	310	460	191	400	684	500	945	545	684	500	--	--	--	925	1000	--
800	470	774	590	255	410	460	270	400	774	590	1140	545	774	590	--	--	--	1260	1190	--
900	510	844	645	255	410	555	270	400	844	645	1140	545	844	645	--	--	--	1790	1670	--
1000	550	894	695	255	410	555	270	400	894	695	1140	545	894	695	--	--	--	1940	2180	--
1200	630	1049	845	320	520	640	351	400	1049	845	1337	545	1049	845	--	--	--	2810	2980	--

4.0MPa mm

DN	L	Worm gear actuation							Electric				Pneumatic					Weight(kg)
DN	L	A1	B1	M1	E1	F1	J	D01	A2	B2	E2	F2	A3	B3	E3	F3	M3	Warm gear	Electric	Pneumatic
80	180	203	125	115	90	205	83	200	203	125	475	505	203	125	150	450	187	23	--	--
100	190	208	130	115	90	205	83	200	208	130	475	505	208	130	290	762	270	26	--	--
125	200	218	140	115	90	205	83	200	218	140	475	505	218	140	290	762	270	43	--	--
150	210	285	155	115	90	205	83	200	285	155	475	505	285	155	330	900	305	64	--	--
200	230	318	195	134	90	205	83	250	318	195	475	505	318	195	370	1084	350	74	116	--
250	250	353	225	159	120	265	141	250	353	225	566	505	353	225	370	1084	350	115	215	--
300	270	396	265	159	120	265	141	250	396	265	566	545	396	265	405	1182	390	165	263	--
350	290	426	300	162	185	250	115	315	426	300	615	545	426	300	405	1182	390	259	297	--
400	310	461	340	163	185	250	115	315	461	340	615	545	461	340	500	1442	470	325	477	--
450	330	486	365	185	245	400	145	315	486	365	820	545	486	365	630	1865	500	366	524	--
500	350	584	400	185	245	400	145	315	584	400	820	545	584	400	--	--	--	444	585	--
600	390	644	475	220	310	460	191	400	644	475	945	545	644	475	--	--	--	720	1000	--
700	430	724	540	255	410	555	270	400	725	540	1140	545	724	540	--	--	--	1250	1410	--
800	470	794	595	255	410	555	270	400	794	595	1140	545	794	595	--	--	--	1950	2110	--

Note: * Structural length to ISO5752 14 series

Main Outline Dimensions and Weight

Class 150 mm

DN	L	Worm gear actuation							Electric				Pneumatic					Weight(kg)
DN	L	A1	B1	M1	E1	F1	J	D01	A2	B2	E2	F2	A3	B3	E3	F3	M3	Warm gear	Electric	Pneumatic
3"	180	295	135	115	84	198	84	200	295	135	513	467	295	135	115	344	140	48	55	--
4"	190	305	155	115	84	198	84	200	305	155	513	467	305	155	115	344	140	53	58	--
5"	200	322	167	115	84	198	84	200	322	167	513	467	322	167	126	390	175	58	63	--
6"	210	366	170	115	94	211	84	250	366	170	525	475	366	170	150	450	187	65	65	--
8"	230	396	198	134	117	267	145	250	396	198	580	470	396	198	280	762	270	90	85	--
10"	250	429	231	134	175	254	114	315	429	231	635	560	429	231	330	900	305	135	120	--
12"	270	483	269	159	175	254	114	315	483	269	705	560	483	269	405	1182	385	160	156	--
14"	290	498	233	159	239	404	145	315	498	233	765	615	498	233	405	1182	385	230	212	--
16"	310	579	337	163	239	404	145	315	579	337	825	615	579	337	405	1182	385	310	295	--
18"	330	630	366	163	239	404	191	315	630	366	875	820	630	366	445	1292	410	400	370	--
20"	350	655	394	163	300	465	191	400	655	394	930	820	655	394	445	1292	410	490	460	--
24"	390	744	452	185	300	465	191	400	744	452	1040	820	744	452	500	1442	465	710	640	--
26"	410	762	462	185	300	465	191	400	762	462	1100	820	762	462	500	1442	465	--	--	--
28"	430	790	511	185	300	465	191	400	790	511	1155	945	790	511	630	1865	500	980	1000	--
30"	450	815	536	220	300	559	269	400	815	536	1225	945	815	536	630	1865	500	1140	1160	--
32"	470	874	577	220	300	559	269	400	874	577	1275	945	874	577	630	1865	500	1550	1570	--
36"	510	899	602	255	300	559	269	400	899	602	1375	1145	899	602	--	--	--	1800	1820	--
40"	550	1064	696	255	300	559	269	400	1064	696	1490	1145	1064	696	--	--	--	2230	2250	--
42"	570	1092	721	255	300	559	335	400	1092	721	1550	1335	1092	721	--	--	--	2460	2456	--
44"	590	1148	731	255	300	572	335	400	1148	731	1600	1335	1148	731	--	--	--	2700	2720	--
46"	610	1179	762	320	300	572	335	400	1179	762	1655	1335	1179	762	--	--	--	--	--	--
48"	630	1270	800	320	300	572	335	400	1270	800	1715	1370	1270	800	--	--	--	3010	3030	--
52"	670	1314	850	320	425	635	365	500	1314	850	1835	1370	1314	850	--	--	--	4080	4100	--
54"	690	1355	870	320	425	635	365	500	1355	870	1920	1425	1355	870	--	--	--	4470	4490	--
56"	710	1384	895	320	425	635	365	500	1384	895	2005	1425	1384	895	--	--	--	4470	4490	--
60"	750	1504	1025	335	425	635	365	500	1504	1025	2115	1425	1504	1025	--	--	--	5080	5130	--

Note: * Structural length to ISO5752 14 series

Main Outline Dimensions and Weight

Class 300 mm

DN	L	Worm gear actuation							Electric				Pneumatic					Weight(kg)
DN	L	A1	B1	M1	E1	F1	J	D01	A2	B2	E2	F2	A3	B3	E3	F3	M3	Warm gear	Electric	Pneumatic
3"	180	295	132	114	84	198	84	200	295	132	467	513	295	132	126	390	175	51	--	--
4"	190	358	150	114	84	198	84	200	358	150	467	513	358	150	150	450	187	66	--	--
5"	200	365	167	168	117	267	145	250	365	167	467	513	365	167	280	762	270	87	--	--
6"	210	389	188	163	175	254	114	315	389	188	564	523	389	188	330	900	305	110	--	--
8"	230	417	221	163	175	254	114	315	417	221	615	544	417	221	405	1182	385	198	--	--
10"	250	465	252	185	239	404	145	315	465	252	615	544	465	252	405	1182	385	227	--	--
12"	270	546	290	185	239	404	145	315	546	290	823	513	546	290	405	1182	385	366	--	--
14"	290	579	318	221	300	465	191	400	579	318	823	513	579	318	445	1292	410	429	--	--
16"	310	642	368	221	300	465	191	400	642	368	945	513	642	368	445	1292	410	624	--	--
18"	330	673	396	221	300	465	191	400	673	396	945	544	673	396	500	1442	465	745	--	--
20"	350	701	422	254	300	559	269	400	701	422	945	544	701	422	500	1442	465	856	--	--
24"	390	775	495	254	399	559	269	400	775	495	945	544	775	495	630	1865	500	1321	--	--
26"	410	800	518	305	399	648	351	400	800	518	945	544	800	518	630	1865	500	1400	--	--
28"	430	904	559	305	510	648	351	400	904	559	1158	826	904	559	630	1865	500	1980	--	--
30"	450	963	594	305	510	648	351	400	963	594	1158	826	963	594	--	--	--	2217	--	--
32"	470	1054	617	305	510	648	351	400	1054	617	1158	826	1054	617	--	--	--	2548	--	--
34"	490	1087	653	305	510	648	351	400	1087	653	1158	826	1087	653	--	--	--	2895	--	--
36"	510	1161	676	368	615	805	429	630	1161	676	1420	1039	1161	676	--	--	--	3568	--	--
40"	550	1242	719	368	615	805	429	630	1242	719	1420	1039	1242	719	--	--	--	3640	--	--
42"	570	1285	739	368	615	805	429	630	1285	739	1420	1039	1285	739	--	--	--	4028	--	--
44"	590	1310	764	368	615	805	429	630	1310	764	1420	1039	1310	764	--	--	--	4398	--	--
46"	610	1331	787	368	615	805	429	630	1331	787	1420	1039	1331	747	--	--	--	5004	--	--
48"	630	1374	833	434	765	965	399	630	1374	833	1730	1039	1374	833	--	--	--	5318	--	--

Main Outline Dimensions and Weight

Class 600 mm

DN	L	Worm gear actuation							Electric				Pneumatic					Weight(kg)
DN	L	A1	B1	M1	E1	F1	J	D01	A2	B2	E2	F2	A3	B3	E3	F3	M3	Warm gear	Electric	Pneumatic
3"	180	343	127	135	94	211	81	250	343	127	564	523	343	127	330	900	305	75	--	--
4"	190	371	160	170	152	267	145	250	371	160	615	544	371	160	405	1182	385	117	--	--
5"	200	388	178	163	175	254	114	315	388	178	615	544	388	178	405	1182	385	154	--	--
6"	210	401	196	163	175	254	114	315	401	196	823	513	401	196	405	1182	385	186	--	--
8"	230	447	221	163	175	254	114	315	447	221	823	513	447	221	445	1292	410	235	--	--
10"	250	544	290	185	239	404	145	400	544	290	945	513	544	290	445	1292	410	398	--	--
12"	270	610	307	220	300	465	191	400	610	307	945	544	610	307	500	1442	465	554	--	--
14"	290	640	330	220	300	465	191	400	640	330	945	544	640	330	500	1442	465	654	--	--
16"	310	701	391	254	400	559	269	400	701	391	945	544	701	391	630	1865	500	935	--	--
18"	330	716	406	254	400	559	269	400	716	406	945	544	716	406	630	1865	500	1085	--	--
20"	350	828	452	305	510	645	351	400	828	452	1158	826	828	452	630	1865	500	1610	--	--
24"	390	920	513	305	510	645	351	400	920	513	1158	826	920	513	--	--	--	1998	--	--

Note: * Structural length to ISO5752 14 series

Phone

Gmail

Download

Product Details

Introduction
Applications
Technical Specifications

YDB VALVES LLP

A pioneer manufacturer & supplier company having good experience in the designing and manufacturing of a new concept instrumentation Valves

OUR PRODUCTS

USEFUL LINKS

CONTACT DETAILS

HEAD OFFICE

Y-21, Khan Real Industrial Estate, N. H. 08, Pelhar, Vasai Phata, Vasai East, Palghar - 401208. INDIA

EMAIL

info@ydbvalves.com

CONTACT

© Copyright 2024 | All Rights Reserved
