Dual-eccentric Flange Type Cast Structure Butterfly Valve

Introduction

A Dual-Eccentric Flange Type Cast Structure Butterfly Valve is an advanced valve designed for efficient flow regulation and reliable isolation in fluid systems. This valve features a dual-eccentric design, which means the disc and shaft are offset, reducing friction and ensuring smooth operation. The unique design minimizes wear on the sealing surface, which results in a longer service life and reduced maintenance requirements. Additionally, the flange connection design ensures a secure, easy-to-install valve, offering a reliable seal and high performance under varying pressures and temperatures.

The cast structure of this butterfly valve enhances its strength and durability, making it ideal for handling challenging fluids and environments. It is widely used in industries such as oil and gas, water treatment, power generation, and chemical processing, where reliable flow control, efficient sealing, and easy installation are critical. The dual-eccentric design ensures minimal torque is needed for operation while providing an effective shutoff, making it a preferred choice for applications demanding high-performance standards.

Applications

Dual-eccentric Flange Type Cast Structure Butterfly Valve is trusted across various industries for its precision, durability, and reliability. Explore its wide-ranging applications below:

Oil & Gas

Used for regulating the flow of oil, natural gas, and refined products in pipelines and processing plants, ensuring reliable sealing and efficient flow control under high-pressure conditions.

Power Generation

Employed in steam, feedwater, and cooling systems to control fluid flow, offering high durability and leak-proof performance in demanding, high-pressure environments.

Chemical Processing

Handles the flow of chemicals in pipelines, offering a durable and reliable valve solution for both high and low-pressure applications in chemical plants.

Water Treatment

Installed in water distribution and treatment systems to ensure precise flow regulation and leak-proof sealing in both municipal and industrial applications.

HVAC Systems

Used in HVAC systems for regulating air or water flow, ensuring efficient operation and tight shutoff in heating, ventilation, and cooling applications.

Marine Applications

Installed in marine and offshore systems for fluid flow control, such as ballast water, fuel, and cooling systems, providing efficient and reliable operation in marine environments.

Technical Specifications

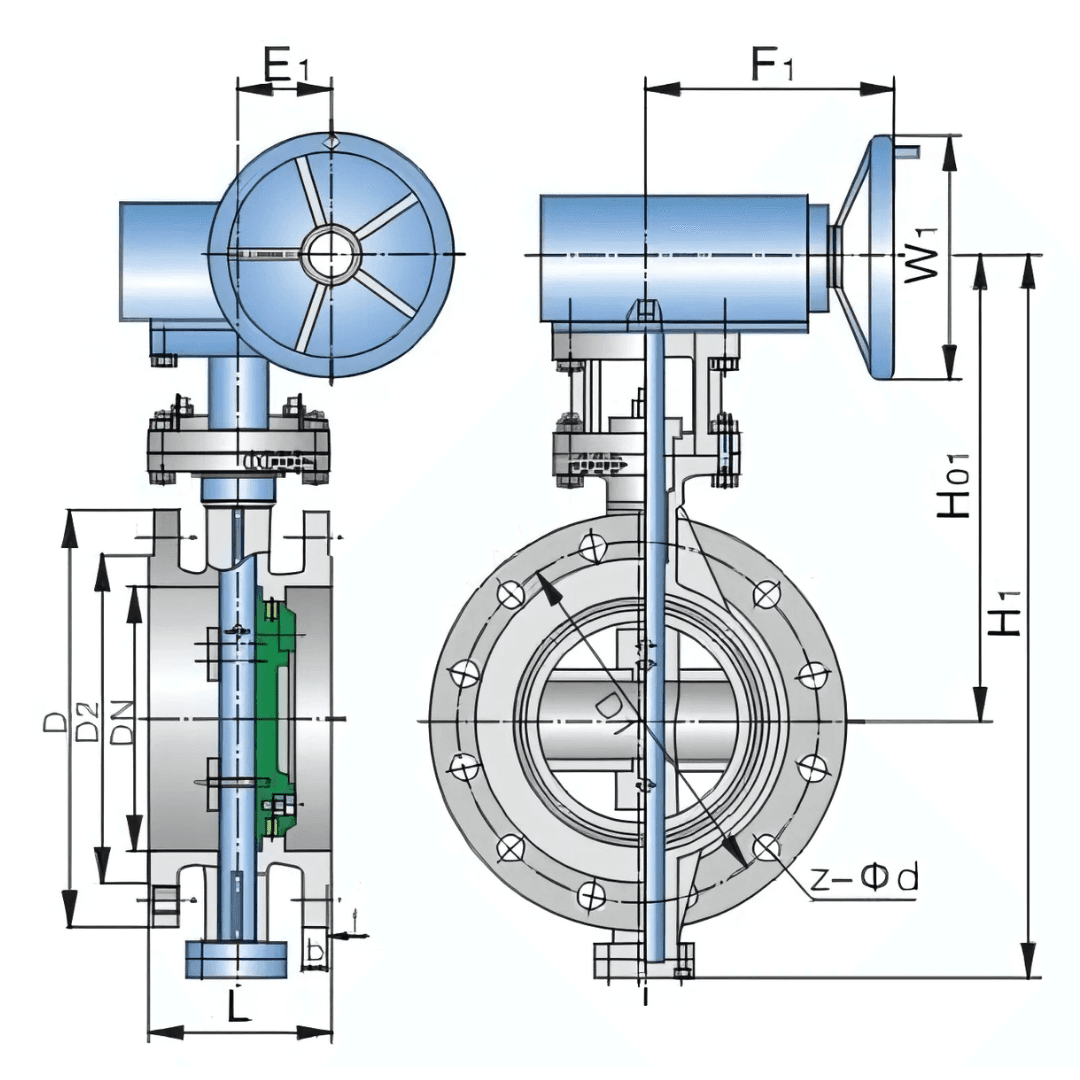

Worm Gear Flanged Butterfly Valve

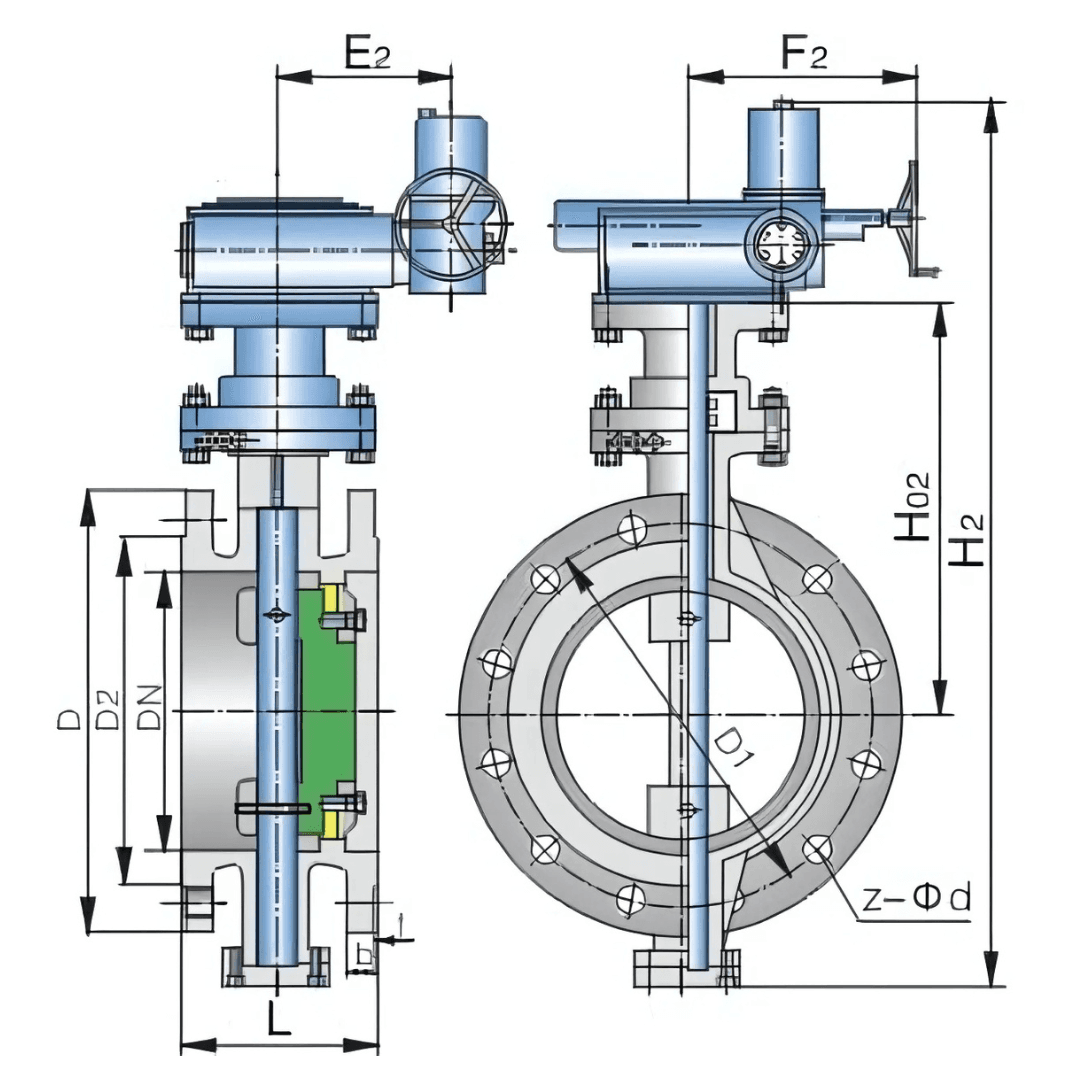

Electric Flanged Butterfly Valve

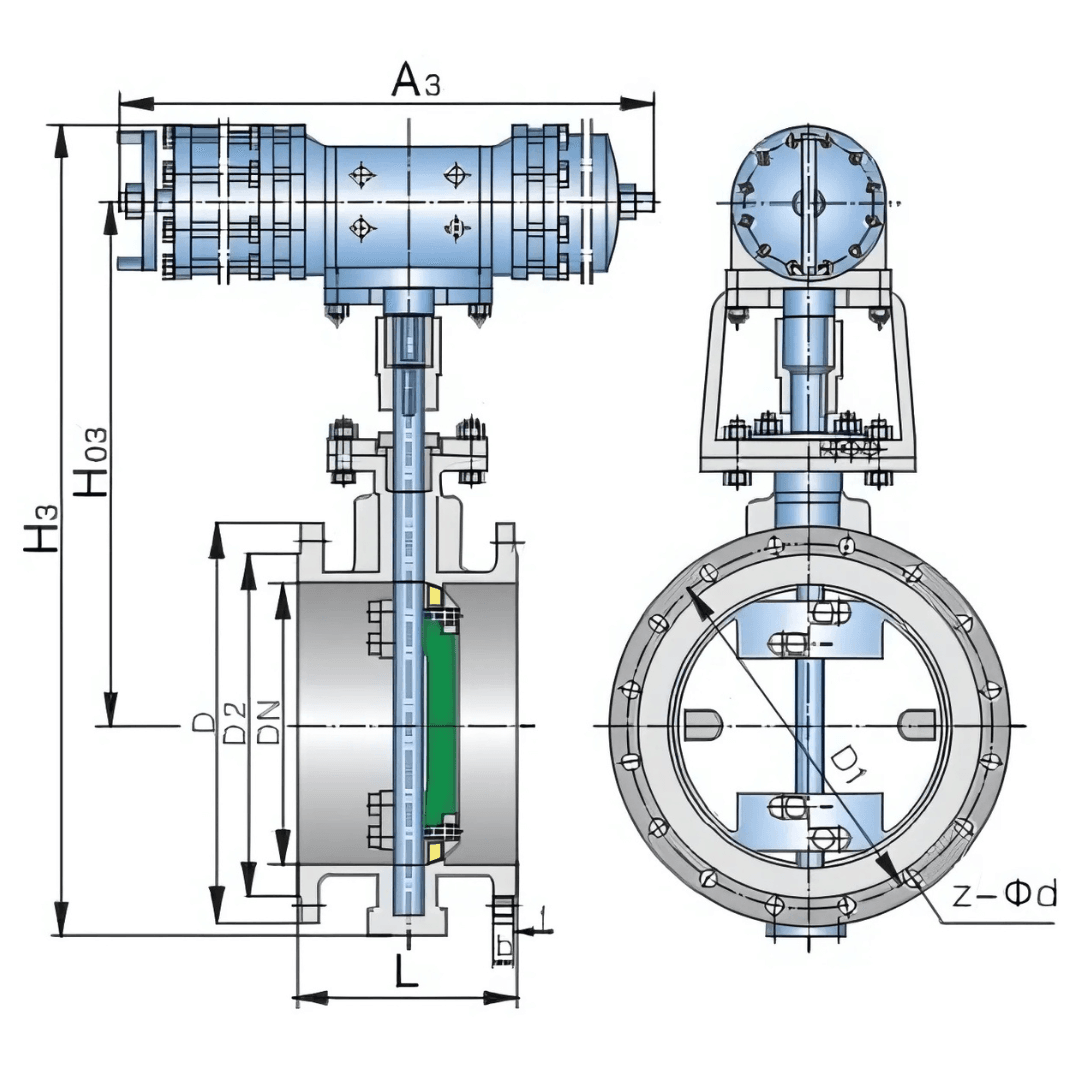

Pneumatic Flanged Butterfly Valve

Main Dimensions

0.6MPa mm

DN	L		D	D1	D2	b	f	z-Φd	M
DN	Series 1	Series 2	D	D1	D2	b	f	z-Φd	M
50	108	150	140	110	90	14	3	4-Ф 14	12
65	112	170	160	130	110	14	3	4-Ф 14	12
80	114	180	190	150	128	16	3	4-Ф 18	16
100	127	190	210	170	148	16	3	4-Ф 18	16
125	140	200	240	200	178	18	3	8-Ф 18	16
150	140	210	265	225	202	18	3	8-Ф 18	16
200	152	230	320	280	258	20	3	8-Ф 18	16
250	165	250	375	335	312	22	3	12-Ф 18	16
300	178	270	440	395	365	22	4	12-Ф 22	20
350	190	290	490	445	415	22	4	12-Ф 22	20
400	216	310	540	495	465	22	4	16-Ф 22	20
450	222	330	595	550	520	22	4	16-Ф 22	20
500	229	350	645	600	570	24	4	20-Ф 22	20
600	267	390	755	705	670	30	5	20-Ф 22	24
700	292	430	860	810	775	30(26)	5	24-Ф 26	24
800	318	470	975	920	880	30(26)	5	24-Ф 30	27
900	330	510	1075	1020	980	34(26)	5	24-Ф 30	27
1000	410	550	1175	1120	1080	38(28)	5	28-Ф 30	30
1200	470	630	1405	1340	1295	42(28)	5	32-Ф 33	30
1400	530	710	1630	1560	1510	56(32)	5	36-Ф 36	33
1600	600	790	1830	1760	1710	63(34)	5	40-Ф 36	33
1800	670	870	2045	1970	1920	69(36)	5	44-Ф 39	36

Main Outline Dimensions and Weight

0.6MPa mm

DN	L*	Worm gear actuation					Electric				Pneumatic			Weight(kg)
DN	L*	H1	H01	E1	F1	W1	H2	H02	E2	F2	H3	H03	A3	Warm gear	Electric	Pneumatic
50	108	267	172	63	140	180	--	--	--	--	--	--	--	12	42	--
65	112	290	180	63	140	180	--	--	--	--	--	--	--	13	47	--
80	114	320	190	63	140	180	320	185	178	180	--	--	--	14	50	--
100	127	342	198	63	140	240	340	198	178	180	--	--	--	17	60	--
125	140	380	223	63	140	240	380	223	178	180	--	--	--	27	80	--
150	140	415	246	63	140	300	415	241	178	180	--	--	--	29	110	--
200	152	470	298	84	170	300	512	263	235	370	695	325	275	45	130	--
250	165	535	328	84	170	400	570	292	235	370	750	355	275	69	170	--
300	178	606	365	108	200	400	668	340	235	370	935	475	378	86	200	--
350	190	695	408	108	200	400	745	385	235	370	1000	510	378	122	280	--
400	216	755	446	128	240	600	827	425	235	370	1145	590	378	141	320	--
450	222	815	475	152	240	600	915	462	235	370	1205	632	530	191	395	--
500	229	905	525	168	300	600	995	500	235	370	1256	665	530	260	500	--
600	267	1050	610	320	192	350	1183	605	245	515	1526	830	530	380	600	--
700	292	1276	795	237	192	350	1460	734	245	515	1640	903	530	450	800	--
800	318	1384	837	237	168	350	1589	803	245	515	1786	972	530	650	890	--
900	330	1500	885	237	168	450	1856	990	360	540	1917	1052	680	830	1040	--
1000	410	1620	946	785	330	450	1958	1050	360	540	2600	1170	680	1050	1400	--
1200	470	2185	1165	785	330	450	2013	1165	360	540	--	--	--	1400	1850	--
1400	530	2315	1310	785	330	450	2186	1312	360	540	--	--	--	1900	2664	--
1600	600	2675	1440	865	330	600	2531	1438	385	565	--	--	--	2900	3450	--
2000	670	2920	1580	865	550	600	2795	1580	385	565	--	--	--	4000	4450	--
2200	950	3170	1725	865	650	600	3055	1726	300	770	--	--	--	5300	5900	--
2400	1000	3415	1845	865	650	600	3269	1859	520	817	--	--	--	--	6700	--
2600	1110	3670	1972	865	650	600	3524	1924	520	817	--	--	--	--	7500	--
2800	1190	3830	2100	865	650	600	3765	2080	450	973	--	--	--	--	--	--
3000	1270	4100	2235	865	850	600	4025	2210	450	973	--	--	--	--	--	--

Note: * Strucural length of valves in the table: DN<2000 to ISO5752 13 series: DN2000, to ISO5752 14 series.

1MPa mm

DN	L		D	D1	D2	b	f	z-Φd	M
DN	Series 1	Series 2	D	D1	D2	b	f	z-Φd	M
50	108	150	165	125	102	18	3	4-Ф 18	16
65	112	170	185	145	122	18	3	8-Ф 18	16
80	114	180	200	160	138	20	3	8-Ф 18	16
100	127	190	220	180	158	20	3	8-Ф 18	16
125	140	200	250	210	188	22	3	8-Ф 18	16
150	140	210	285	240	212	22	3	8-Ф 22	20
200	152	230	340	295	268	24	3	8-Ф 22	20
250	165	250	395	350	320	26	3	12-Ф 22	20
300	178	270	445	400	370	26	4	12-Ф 22	20
350	190	290	505	460	430	26	4	16-Ф 22	20
400	216	310	565	515	482	26	4	16-Ф 26	24
450	222	330	615	565	532	28	4	20-Ф 26	24
500	229	350	670	620	585	28	4	20-Ф 26	24
600	267	390	780	725	685	30(34)	5	20-Ф 30	27
700	292	430	895	840	800	35(34)	5	24-Ф 30	27
800	318	470	1015	950	905	38(36)	5	24-Ф 33	30
900	330	510	1115	1050	1005	38(38)	5	28-Ф 33	30
1000	410	550	1230	1160	1110	44(38)	5	28-Ф 36	33
1200	470	630	1455	1380	1330	55(44)	5	32-Ф 39	36
1400	530	710	1675	1590	1535	65(48)	5	36-Ф 42	39
1600	600	790	1915	1820	1760	75(52)	5	40-Ф 48	45
1800	670	870	2115	2020	1960	85(56)	5	44-Ф 48	45

Main Outline Dimensions and Weight

1MPa mm

DN	L*	Worm gear actuation					Electric				Pneumatic			Weight(kg)
DN	L*	H1	H01	E1	F1	W1	H2	H02	E2	F2	H3	H03	A3	Warm gear	Electric	Pneumatic
50	108	267	172	63	140	180	--	--	--	--	--	--	--	12	42	--
65	112	290	178	63	140	180	--	--	--	--	--	--	--	13	47	--
80	114	325	185	63	140	180	320	185	180	178	--	--	--	14	50	--
100	127	345	193	63	140	240	340	198	180	178	--	--	--	17	60	--
125	140	380	219	63	140	240	382	220	180	178	--	--	--	27	80	--
150	140	415	245	63	140	240	415	241	180	178	--	--	--	29	110	--
200	152	470	298	84	170	300	512	263	370	235	740	367	275	45	130	--
250	165	535	328	84	170	300	570	292	370	235	900	443	378	69	190	--
300	178	606	365	108	200	400	668	340	370	235	990	493	378	86	210	--
350	190	695	408	108	200	400	745	385	370	235	1155	575	378	122	310	--
400	216	755	446	128	240	400	827	425	370	235	1205	600	530	141	380	--
450	222	815	475	152	240	600	915	462	370	235	1290	643	530	191	460	--
500	229	905	525	168	300	600	995	500	370	235	1395	705	530	260	580	--
600	267	1050	610	320	192	600	1183	605	515	245	1665	838	530	380	690	--
700	292	1276	795	237	192	350	1460	734	515	245	1882	942	680	450	850	--
800	318	1384	837	237	168	350	1589	803	515	245	2093	1066	680	650	1000	--
900	330	1500	885	237	168	350	1856	990	540	360	--	--	--	830	1220	--
1000	410	1620	946	785	330	450	1958	1050	540	360	--	--	--	1050	1600	--
1200	470	2185	1165	785	330	450	2013	1165	540	360	--	--	--	1400	2150	--
1400	530	2315	1310	785	330	450	2186	1312	540	360	--	--	--	1900	2610	--
1600	600	2675	1440	865	330	450	2531	1438	565	385	--	--	--	2900	3450	--
1800	670	2920	1580	865	550	600	2795	1580	565	385	--	--	--	4000	4900	--
2000	950	3170	1725	865	650	600	3055	1726	770	300	--	--	--	5300	5900	--
2200	1000	3340	1935	440	650	800	3365	1980	973	450	--	--	--	--	8368	--
2400	1110	3625	2110	440	650	800	3655	2140	973	450	--	--	--	--	11792	--

Note: * Strucural length of valves in the table: DN<2000 to ISO5752 13 series: DN2000, to ISO5752 14 series.

Main Dimensions

1.6MPa mm

DN	L		D	D1	D2	b	f	z-Φd	M
DN	Series 1	Series 2	D	D1	D2	b	f	z-Φd	M
50	108	150	165	125	102	18	3	4-Ф 18	16
65	112	170	185	145	122	18	3	8-Ф 18	16
80	114	180	200	160	138	20	3	8-Ф 18	16
100	127	190	220	180	158	20	3	8-Ф 18	16
125	140	200	250	210	188	22	3	8-Ф 18	16
150	140	210	285	240	212	22	3	8-Ф 22	20
200	152	230	340	295	268	24	3	12-Ф 22	20
250	165	250	405	355	320	26	3	12-Ф 26	24
300	178	270	460	410	378	28	4	12-Ф 26	24
350	190	290	520	470	428	30	4	16-Ф 26	24
400	216	310	580	525	490	32	4	16-Ф 26	27
450	222	330	640	585	550	34(40)	4	20-Ф 30	27
500	229	350	715	650	610	36(44)	4	20-Ф 33	30
600	267	390	840	770	725	40(54)	5	20-Ф 36	33
700	292	430	910	840	795	40(40)	5	24-Ф 36	33
800	318	470	1025	950	900	41(42)	5	24-Ф 39	36
900	330	510	1125	1050	1000	48(44)	5	28-Ф 39	36
1000	410	550	1255	1170	1115	59(46)	5	28-Ф 42	39
1200	470	630	1485	1390	1330	78(52)	5	32-Ф 48	45
1400	530	710	1685	1590	1530	84(58)	5	36-Ф 48	45
1600	600	790	1930	1820	1750	102(64)	5	40-Ф 56	52
1800	670	870	2130	2020	1950	110(68)	5	44-Ф 56	52

1.6MPa mm

DN	L*	Worm gear actuation					Electric				Pneumatic			Weight(kg)
DN	L*	H1	H01	E1	F1	W1	H2	H02	E2	F2	H3	H03	A3	Warm gear	Electric	Pneumatic
50	108	267	172	63	140	180	--	--	--	--	--	--	--	--	--	--
65	112	290	175	63	140	1160	--	--	--	--	--	--	--	--	--	--
80	114	320	185	63	140	160	--	--	--	--	--	--	--	--	--	--
100	127	342	195	63	140	160	513	265	180	178	--	--	--	--	--	--
125	140	365	209	63	140	300	560	295	180	178	--	--	--	45	105	--
150	140	415	243	63	140	300	605	300	180	178	--	--	--	--	--	--
200	152	510	263	84	150	400	749	321	370	235	695	327	275	60	135	--
250	165	567	295	84	150	400	803	330	370	235	750	355	275	75	150	--
300	178	665	342	108	200	600	880	365	370	235	955	472	378	110	260	--
350	190	739	385	108	200	600	960	410	370	235	1033	515	378	160	325	--
400	216	825	430	152	240	600	1032	445	370	235	1185	595	530	210	405	--
450	222	910	469	152	240	800	1118	487	370	235	1270	632	530	241	490	--
500	229	990	500	168	300	800	1190	520	370	235	1335	665	530	350	700	--
600	267	1210	618	192	320	800	1380	625	370	235	1642	829	680	510	855	--
700	292	1475	746	238	237	400	1582	745	515	245	1785	905	680	730	1150	--
800	318	1600	810	238	237	400	1713	810	515	245	1915	970	680	1030	1370	--
900	330	1870	1000	330	785	400	1870	875	540	360	--	--	--	1240	1610	--
1000	410	2000	1065	430	785	600	2000	940	540	360	--	--	--	1560	1920	--
1200	470	2215	1170	430	785	600	2118	1060	540	360	--	--	--	2260	2510	--
1400	530	2430	1319	550	865	800	2328	1325	565	385	--	--	--	2610	3000	--
1600	600	2700	1443	550	865	800	2550	1450	565	385	--	--	--	3050	4700	--
1800	670	2938	1595	650	865	800	2816	1598	770	300	--	--	--	5725	6500	--
2000	950	3210	1743	650	865	800	3065	1743	794	684	--	--	--	8040	8700	--

Note: * Strucural length of valves in the table: DN<2000 to ISO5752 13 series: DN2000, to ISO5752 14 series.

2.5MPa mm

DN	L		D	D1	D2	b	f	z-Φd	M
DN	Series 1	Series 2	D	D1	D2	b	f	z-Φd	M
50	108	150	165	125	102	20	3	4-Ф 18	16
65	112	170	185	145	122	22	3	8-Ф 18	16
80	114	180	200	160	138	24	3	8-Ф 18	16
100	127	190	235	190	162	25	3	8-Ф 22	20
125	140	200	270	220	188	26	3	8-Ф 26	24
150	140	210	300	250	218	28	3	8-Ф 26	24
200	152	230	360	310	278	30	3	12-Ф 26	24
250	165	250	425	370	335	32	3	12-Ф 30	27
300	178	270	485	430	395	34	4	16-Ф 30	27
350	190	290	555	490	450	38	4	16-Ф 33	30
400	216	310	620	550	505	40	4	16-Ф 36	33
450	222	330	670	600	555	46	4	20-Ф 36	33
500	229	350	730	660	615	48	4	20-Ф 36	33
600	267	390	845	770	720	48(58)	5	20-Ф 39	36
700	292	430	960	875	820	50	5	24-Ф 42	39
800	318	470	1085	990	930	53(54)	5	24-Ф 48	45
900	330	510	1185	1090	1030	57(58)	5	28-Ф 48	45
1000	410	550	1320	1210	1140	63(62)	5	28-Ф 56	52
1200	470	630	1530	1420	1350	70	5	32-Ф 56	52
1400	530	710	1755	1640	1560	76	5	36-Ф 62	56
1600	600	790	1975	1860	1780	84	5	40-Ф 62	56
1800	670	870	2195	2070	1985	90	5	44-Ф 70	64

Main Outline Dimensions and Weight

2.5MPa mm

DN	L*	Worm gear actuation					Electric				Pneumatic			Weight(kg)
DN	L*	H1	H01	E1	F1	W1	H2	H02	E2	F2	H3	H03	A3	Warm gear	Electric	Pneumatic
50	108	278	178	63	140	180	--	--	--	--	--	--	--	--	--	--
65	112	305	182	63	140	160	--	--	--	--	--	--	--	--	--	--
80	114	320	185	63	140	160	552	265	180	178	--	--	--	--	82	--
100	127	350	200	63	140	300	585	290	180	178	--	--	--	--	105	--
125	140	375	210	63	140	300	610	305	180	178	--	--	--	--	120	--
150	140	425	245	63	140	400	765	315	180	178	--	--	--	--	135	--
200	152	526	270	84	150	400	820	304	370	235	740	367	275	64	195	--
250	165	590	302	84	150	600	910	336	370	235	890	443	378	81	250	--
300	178	695	360	108	200	600	1000	386	370	235	985	495	378	144	280	--
350	190	789	420	108	240	600	1055	425	370	235	1155	575	530	173	340	--
400	216	848	435	128	240	800	1108	456	370	235	1206	603	530	272	390	--
450	222	943	475	152	300	800	1140	490	370	235	1284	643	530	322	490	--
500	229	1079	550	168	320	800	1238	552	370	235	1390	705	535	370	490	--
600	267	1352	675	192	237	400	1399	635	515	245	1660	835	680	571	570	--
700	292	1495	759	685	237	400	1611	750	540	360	--	--	--	808	480	--
800	318	1640	835	685	237	400	1782	820	540	360	--	--	--	940	960	--
900	330	1765	886	730	785	600	1915	886	565	385	--	--	--	1300	1350	--
1000	410	1885	945	730	785	600	2040	945	565	385	--	--	--	1720	1880	--
1200	470	2100	1055	850	865	800	2184	1053	770	300	--	--	--	--	2180	--
1400	530	2325	1163	850	865	800	2375	1164	794	684	--	--	--	--	3200	--

Main Dimensions

4.0MPa mm

DN	L		D	D1	D2	b	f	z-Φd	M
DN	Series 1	Series 2	D	D1	D2	b	f	z-Φd	M
50	108	150	165	125	102	20	3	4-Ф 18	16
65	112	170	185	145	122	22	3	8-Ф 18	16
80	114	180	200	160	138	24	3	8-Ф 18	16
100	127	190	235	190	162	24	3	8-Ф 22	20
125	140	200	270	220	188	26	3	8-Ф 26	24
150	140	210	300	250	218	28	3	8-Ф 26	24
200	152	230	375	320	285	34	3	12-Ф 30	27
250	165	250	450	385	345	38	3	12-Ф 33	30
300	178	270	515	450	410	42	4	16-Ф 33	30
350	190	290	580	510	465	46	4	16-Ф 36	33
400	216	310	660	585	535	50	4	16-Ф 39	36
450	222	330	685	610	560	57	4	20-Ф 39	36
500	229	350	755	670	615	57	4	20-Ф 42	39
600	267	390	890	795	735	72	5	20-Ф 48	45
700	292	430	995	900	840	64	5	24-Ф 48	45
800	318	470	1140	1030	960	72	5	24-Ф 56	52
900	330	510	1250	1140	1070	76	5	28-Ф 56	52
1000	410	550	1360	1250	1180	80	5	28-Ф 56	52
1200	470	630	1575	1460	1380	88	5	32-Ф 62	56
1400	530	710	1795	1680	1600	98	5	36-Ф 62	56
1600	600	790	2025	1900	1815	108	5	40-Ф 70	64

Main Outline Dimensions and Weight

4.0MPa mm

DN	L*	Worm gear actuation					Electric				Pneumatic			Weight(kg)
DN	L*	H1	H01	E1	F1	W1	H2	H02	E2	F2	H3	H03	A3	Warm gear	Electric	Pneumatic
50	108	320	185	63	140	160	--	--	--	--	--	--	--	--	--	--
65	112	350	200	63	140	300	--	--	--	--	--	--	--	--	--	--
80	114	395	245	63	140	300	530	240	180	178	--	--	--	--	--	--
100	127	356	205	63	140	400	555	205	180	178	--	--	--	26	76	--
125	140	375	213	63	140	400	582	215	180	178	--	--	--	43	100	--
150	140	439	260	84	150	600	609	260	370	235	--	--	--	64	160	--
200	152	520	275	84	150	600	755	275	370	235	750	375	275	74	225	--
250	165	600	315	108	200	600	818	315	370	235	905	445	378	119	338	--
300	178	692	365	108	200	800	912	363	515	245	1085	538	503	165	399	--
350	190	776	408	152	240	800	983	406	515	245	1160	576	503	259	553	--
400	216	864	443	168	300	800	1058	440	515	245	1230	609	503	325	644	--
450	222	925	525	237	368	800	1111	571	515	245	1375	665	680	366	885	--
500	229	1128	571	237	368	400	1245	600	540	360	1520	765	680	444	1149	--
600	267	1257	664	237	368	400	1336	663	540	360	--	--	--	--	--	--
700	292	1450	880	410	550	600	1414	796	730	410	--	--	--	--	--	--
800	318	1555	905	410	550	600	1451	851	730	410	--	--	--	--	--	--

Note: * Structural length to ISO5752 13 series

Main Dimensions

Class 150 mm

DN	L		D	D1	D2	b	f	z-Φd	M
DN	Series 1	Series 2	D	D1	D2	b	f	z-Φd	M
2	108	150	150	120.7	92.1	19.5	2	4-Ф 19	5/8
2^1/2	112	170	180	139.7	104.8	22.7	2	4-Ф 19	5/8
3	114	180	190	152.4	127	24.3	2	4-Ф 19	5/8
4	127	190	230	190.5	157.2	24.3	2	8-Ф 19	5/8
5	140	200	255	215.9	185.7	24.3	2	8-Ф 22	3/4
6	140	210	280	241.3	215.9	25.9	2	8-Ф 22	3/4
8	152	230	345	298.5	269.9	29	2	8-Ф 22	3/4
10	165	250	405	362	323.8	30.6	2	12-Ф 25	7/8
12	178	270	485	431.8	381	32.2	2	12-Ф 25	7/8
14	190	290	535	476.3	412.8	35.4	2	12-Ф 29	1
16	216	310	595	539.8	469.9	37	2	16-Ф 29	1
18	222	330	635	577.9	533.4	40.1	2	16-Ф 32	1^1/8
20	229	350	700	635	584.2	43.3	2	20-Ф 32	1^1/8
24	267	390	815	749.3	692.2	48.1	2	20-Ф 35	1^1/8

Main Dimensions

Class 150LB-A Series mm

DN	L		D	D1	D2	b	f	z-Φd	M
DN	Series 1	Series 2	D	D1	D2	b	f	z-Φd	M
26	--	--	870	806.4	749	68.7	2	24-Ф 35	1^1/4
28	292	430	925	863.6	800	71.9	2	28-Ф 35	1^1/4
30	--	--	985	914.4	857	75.1	2	28-Ф 35	1^1/4
32	318	470	1060	977.9	914	81.4	2	28-Ф 41	1^1/2
34	--	--	1110	1028.7	965	83	2	32-Ф 41	1^1/2
36	330	510	1170	1085.8	1022	90.9	2	32-Ф 41	1^1/2
38	--	--	1240	1149.4	1073	87.8	2	32-Ф 41	1^1/2
40	410	550	1290	1200.2	1124	90.9	2	36-Ф 41	1^1/2
42	--	--	1345	1257.3	1194	97.3	2	36-Ф 41	1^1/2
44	--	--	1405	1314.4	1245	102.1	2	40-Ф 41	1^1/2
46	--	--	1455	1365.2	1295	103.6	2	40-Ф 41	1^1/2
48	470	630	1510	1422.4	1359	108.4	2	44-Ф 41	1^1/2
50	--	--	1570	1479.6	1410	111.6	2	44-Ф 48	1^3/4
52	--	--	1625	1536.7	1461	116.3	2	44-Ф 48	1^3/4
54	--	--	1685	1593.8	1511	121.1	2	44-Ф 48	1^3/4
56	530	710	1745	1651	1575	124.3	2	48-Ф 48	1^3/4
58	--	--	1805	1708.2	1626	129	2	48-Ф 48	1^3/4
60	--	--	1855	1759	1676	132.2	2	52-Ф 48	1^3/4

Main Dimensions

Class 150LB-B Series mm

DN	L		D	D1	D2	b	f	z-Φd	M
DN	Series 1	Series 2	D	D1	D2	b	f	z-Φd	M
26	--	--	785	744.5	711	41.8	2	36-Ф 22	3/4
28	292	430	835	795.3	762	45	2	40-Ф 22	3/4
30	--	--	885	846.1	813	45	2	44-Ф 22	3/4
32	318	470	940	900.1	864	46.6	2	48-Ф 22	3/4
34	--	--	1005	957.3	921	49.7	2	40-Ф 25	7/8
36	330	510	1055	1009.6	972	52.9	2	44-Ф 25	7/8
38	--	--	1125	1070	1022	54.5	2	40-Ф 28	1
40	410	550	1175	1120.8	1080	56.1	2	44-Ф 28	1
42	--	--	1225	1171.6	1130	59.3	2	48-Ф 28	1
44	--	--	1275	1222.4	1181	60.9	2	52-Ф 28	1
46	--	--	1340	1284.3	1235	62.4	2	40-Ф 32	1 ^1/8
48	470	630	1390	1335.1	1289	65.5	2	44-Ф 32	1 ^1/8
50	--	--	1445	1385.9	1340	68.8	2	48-Ф 32	1 ^1/8
52	--	--	1495	1436.7	1391	70.4	2	52-Ф 32	1 ^1/8
54	--	--	1550	1492.2	1441	72	2	56-Ф 32	1 ^1/8
56	530	710	1600	1543	1492	73.6	2	60-Ф 32	1 ^1/8
58	--	--	1675	1611.3	1543	75.1	2	48-Ф 35	1^1/4
60	--	--	1725	1662.1	1600	76.7	2	52-Ф 35	1^1/4

Main Dimensions

Class 150 mm

DN	L*	Worm gear actuation					Electric				Pneumatic			Weight(kg)
DN	L*	H1	H01	E1	F1	W1	H2	H02	E2	F2	H3	H03	A3	Warm gear	Electric	Pneumatic
3"	180	320	185	63	140	160	513	263	180	178	--	--	--	20	63	--
4"	190	342	195	63	140	160	535	282	180	178	--	--	--	23	68	--
5"	200	365	209	63	140	300	563	293	180	178	--	--	--	38	75	--
6"	210	415	243	63	140	300	602	322	180	178	--	--	--	49	80	--
8"	230	510	263	84	150	400	745	296	370	235	690	323	275	64	105	115
10"	250	567	295	84	150	400	805	325	370	235	750	355	275	81	150	210
12"	270	665	342	108	200	600	883	365	370	235	955	475	378	144	175	250
14"	290	739	385	108	200	600	965	408	370	235	1032	513	378	172	245	330
16"	310	825	430	152	240	600	1033	443	370	235	1182	598	530	272	330	400
18"	330	910	469	152	240	800	1120	485	370	235	1265	635	530	322	420	480
20"	350	990	500	168	300	800	1186	518	370	235	1335	667	530	370	510	560
24"	390	1210	618	192	320	800	1380	625	370	235	1642	830	680	571	745	770

Note: * Structural length to ISO5752 14 series

Main Dimensions

Class 300 mm

DN	L		D	D1	D2	b	f	z-Φd	M
DN	Series 1	Series 2	D	D1	D2	b	f	z-Φd	M
2	108	150	165	127	92.1	22.7	2	8-Ф 19	5/8
2 1/2	112	170	190	149.2	104.8	25.9	2	8-Ф 22	3/4
3	114	180	210	168.3	127.1	29	2	8-Ф 22	3/4
4	127	190	255	200	157.2	32.2	2	8-Ф 22	3/4
5	140	200	280	235	185.7	35.4	2	8-Ф 22	3/4
6	140	210	320	269.9	215.9	37	2	12-Ф 22	3/4
8	152	230	380	330.2	269.9	41.7	2	12-Ф 25	7/8
10	165	250	445	387.4	323.8	48.1	2	16-Ф 29	1
12	178	270	520	450.8	381	51.3	2	16-Ф 32	1^1/8
14	190	290	585	514.4	412.8	54.4	2	20-Ф 32	1^1/8
16	216	310	650	571.5	469.9	57.6	2	20-Ф 35	1^1/4
18	222	330	710	628.6	533.4	60.8	2	24-Ф 35	1^1/4
20	229	350	775	685.8	584.2	64	2	24-Ф 35	1^1/4
24	267	390	915	812.8	962.2	70.3	2	24-Ф 41	1^1/2

Main Dimensions

Class 300LB-A Series mm

DN	L		D	D1	D2	b	f	z-Φd	M
DN	Series 1	Series 2	D	D1	D2	b	f	z-Φd	M
26	--	--	970	876.3	749	79.8	2	28-Ф 45	1^5/8
28	292	430	1035	939.8	800	86.2	2	28-Ф 45	1^5/8
30	--	--	1090	997	857	92.5	2	28-Ф 48	1^3/4
32	318	470	1150	1054.1	914	98.9	2	28-Ф 51	1^7/8
34	--	--	1205	1104.9	965	102.1	2	28-Ф 51	1^7/8
36	330	510	1270	1168.4	1022	105.2	2	32-Ф 54	2
38	--	--	1170	1092.2	1029	108.4	2	32-Ф 42	1^1/2
40	410	550	1240	1155.7	1086	114.8	2	32-Ф 45	1^5/8
42	--	--	1290	1206.5	1137	119.5	2	32-Ф 45	1^5/8
44	--	--	1355	1263.6	1194	124.3	2	32-Ф 48	1^3/4
46	--	--	1415	1320.8	1245	129	2	28-Ф 51	1^7/8
48	470	630	1465	1371.6	1302	133.8	2	32-Ф 51	1^7/8
50	--	--	1530	1428.8	1359	140.2	2	32-Ф 54	2
52	--	--	1580	1479.6	1410	114.9	2	32-Ф 54	2
54	--	--	1660	1549.4	1467	152.9	2	28-Ф 61	2^1/4
56	530	710	1710	1600.2	1518	154.4	2	28-Ф 61	2^1/4
58	--	--	1760	1651	1575	159.2	2	32-Ф 61	2^1/4
60	--	--	1810	1701.8	1626	164	2	32-Ф 61	2^1/4

Main Dimensions

Class 300LB-B Series mm

DN	L		D	D1	D2	b	f	z-Φd	M
DN	Series 1	Series 2	D	D1	D2	b	f	z-Φd	M
26	--	--	865	803.3	737	89.4	2	32-Ф 36	1^1/4
28	292	430	920	857.2	787	89.4	2	36-Ф 36	1^1/4
30	--	--	990	920.8	845	91.4	2	36-Ф 39	1^3/8
32	318	470	1055	977.9	902	103.6	2	32-Ф 42	1^1/2
34	--	--	1110	1031.9	953	103.6	2	36-Ф 42	1^1/2
36	330	510	1170	1089	1010	103.6	2	32-Ф 45	1^5/8
38	--	--	1220	1139.8	1060	111.6	2	36-Ф 45	1^5/8
40	410	550	1275	1190.6	1114	116.3	2	40-Ф 45	1^5/8
42	--	--	1335	1244.6	1168	119.5	2	36-Ф 48	1^3/4
44	--	--	1385	1295.4	1219	127.5	2	40-Ф 48	1^3/4
46	--	--	1460	1365.2	1270	129	2	36-Ф 51	1^7/8
48	470	630	1510	1416	1327	129	2	40-Ф 51	1^7/8
50	--	--	1560	1466.8	1378	138.6	2	44-Ф 51	1^7/8
52	--	--	1615	1517.6	1429	143.3	2	48-Ф 51	1^7/8
54	--	--	1675	1578	1480	137	2	48-Ф 51	1^7/8
56	530	710	1765	1651	1537	154.4	2	36-Ф 60	2^1/4
58	--	--	1825	1712.9	1594	154.4	2	40-Ф 60	2^1/4
60	--	--	1880	1763.7	1651	151.3	2	40-Ф 60	2^1/4

Main Outline Dimensions and Weight

Class 300 mm

DN	L*	Worm gear actuation					Electric				Pneumatic			Weight(kg)
DN	L*	H1	H01	E1	F1	W1	H2	H02	E2	F2	H3	H03	A3	Warm gear	Electric	Pneumatic
3	180	395	241	63	63	530	242	180	178	--	--	--	29	64	--
4	190	355	205	63	63	552	204	180	178	--	--	--	39	76	--
5	200	378	215	63	63	580	214	180	178	--	--	--	48	87	--
6	210	430	260	84	84	610	259	180	178	--	--	--	54	100	--
8	230	523	273	84	84	755	310	370	235	750	368	275	84	160	--
10	250	600	315	108	108	816	340	370	235	909	442	378	118	225	--
12	270	693	362	108	108	912	390	370	235	1075	535	530	170	338	--
14	290	772	405	152	152	980	425	370	235	1158	572	530	231	399	--
16	310	862	440	168	168	1057	460	370	235	1230	610	530	299	553	--
18	330	960	525	192	192	1140	525	370	235	1462	736	680	390	644	--
20	350	1158	603	237	237	1243	556	515	245	1328	765	680	499	885	--
24	390	1320	693	237	237	1420	653	817	351	--	--	--	726	1149	--

Note: * Structural length to ISO5752 14 series

Class 600 mm

DN	L		D	D1	D2	b	f	z-Φd	M
DN	Series 1	Series 2	D	D1	D2	b	f	z-Φd	M
2	108	150	165	127	92.1	32.4	7	8-Ф 19	5/8
2 1/2	112	170	190	149.2	104.8	35.6	7	8-Ф 22	3/4
3	114	180	210	168.3	127	38.8	7	8-Ф 22	3/4
4	127	190	275	215.9	157.2	45.1	7	8-Ф 25	7/8
5	140	200	330	266.7	185.7	51.5	7	8-Ф 28	1
6	140	210	355	292.1	215.9	54.7	7	12-Ф 28	1
8	152	230	420	349.2	269.9	62.6	7	12-Ф 32	1^1/8
10	165	250	510	431.8	323.8	70.5	7	16-Ф 35	1^1/4
12	178	270	560	489	381	73.7	7	20-Ф 35	1^1/4
14	190	290	605	527	412.8	76.9	7	20-Ф 38	1 ^3/8
16	216	310	685	603.2	469.9	83.2	7	20-Ф 41	1^1/2
18	222	330	745	654	533.4	89.6	7	20-Ф 44	1^5/8
20	229	350	815	723.9	584.2	95.9	7	24-Ф 44	1^5/8
24	267	390	940	838.2	692.2	108.6	7	24-Ф 51	1^7/8

Class 600 mm

DN	L*	Worm gear actuation					Electric				Pneumatic			Weight(kg)
DN	L*	H1	H01	E1	F1	W1	H2	H02	E2	F2	H3	H03	A3	Warm gear	Electric	Pneumatic
3	180	500	250	63	63	606	295	180	178	--	--	--	82	79	--
4	190	595	340	63	63	650	358	180	178	--	--	--	125	96	--
5	200	680	395	108	108	695	371	180	178	--	--	--	165	154	--
6	210	730	423	152	152	713	387	180	178	--	--	--	191	172	--
8	230	855	445	168	168	1055	417	370	235	--	--	--	247	248	--
10	250	1002	536	192	192	1172	465	370	235	--	--	--	413	308	--
12	270	1150	614	237	237	1392	546	515	245	--	--	--	576	467	--
14	290	1200	674	237	237	1475	579	515	245	--	--	--	664	585	--
16	310	1345	823	237	237	1557	643	540	360	--	--	--	971	807	--
18	330	1397	841	269	269	1625	673	540	360	--	--	--	1117	1003	--
20	350	1430	978	350	350	1679	701	540	360	--	--	--	1639	1139	--
24	390	1582	1069	350	350	1834	775	540	360	--	--	--	2082	1767	--

Note: * Structural length to ISO5752 14 series

Catalogue

Featured Products

Double Block & Bleed Valve

Ball Valve

Instrumentation Valve

Gate, Globe, Check Valves

All Products

Product Details

Dual-eccentric Flange Type Cast Structure Butterfly Valve

Introduction

Applications

Oil & Gas

Power Generation

Chemical Processing

Water Treatment

HVAC Systems

Marine Applications

Technical Specifications

Worm Gear Flanged Butterfly Valve

Electric Flanged Butterfly Valve

Pneumatic Flanged Butterfly Valve

Main Dimensions

Main Outline Dimensions and Weight

Main Outline Dimensions and Weight

Main Dimensions

Main Outline Dimensions and Weight

Main Dimensions

Main Outline Dimensions and Weight

Main Dimensions

Main Dimensions

Main Dimensions

Main Dimensions

Main Dimensions

Main Dimensions

Main Dimensions

Main Outline Dimensions and Weight

Product Details

YDB VALVES LLP

OUR PRODUCTS

USEFUL LINKS

CONTACT DETAILS

HEAD OFFICE

EMAIL

CONTACT
