Triple Eccentric Flange Butterfly Valve

Introduction

A Triple Eccentric Flange Butterfly Valve is an advanced valve designed to provide precise control and isolation in fluid systems. It features a unique "triple eccentric" design, where the shaft, seat, and disc are offset from each other, allowing the valve to achieve a tight seal while minimizing friction during operation. This innovative design ensures that the valve can handle high-pressure and high-temperature conditions with minimal wear, resulting in enhanced performance and longevity.

The Triple Eccentric Flange Butterfly Valve is particularly known for its ability to provide zero leakage in both flow and shutoff positions, making it ideal for applications requiring reliable, leak-proof shutoff and efficient flow control. It is commonly used in industries like oil and gas, power generation, water treatment, and chemical processing, where the need for high-performance valves is critical. The flange connection makes installation easier and more secure, ensuring a durable and safe operation in various systems.

Applications

Triple Eccentric Flange Butterfly Valve is trusted across various industries for its precision, durability, and reliability. Explore its wide-ranging applications below:

Oil & Gas

Used for controlling the flow of crude oil, natural gas, and refined products in pipelines and processing plants, ensuring efficient and leak-free operation.

Power Generation

Employed in steam, feedwater, and cooling systems to regulate flow and provide secure shutoff in high-pressure and high-temperature environments.

Water Treatment

Installed in water distribution and treatment systems to ensure precise flow regulation and reliable shutoff for safe and effective water management.

Chemical Processing

Handles the flow of chemicals in processing systems, ensuring leak-proof shutoff and precise control over fluid flow in high-pressure environments.

HVAC Systems

Used in heating, ventilation, and air conditioning systems to control air or water flow with minimal friction and zero leakage, ensuring efficient system performance.

Marine Applications

Installed in ship and offshore platform systems, controlling fluid flow in ballast water, fuel, and cooling systems to maintain operational efficiency.

Technical Specifications

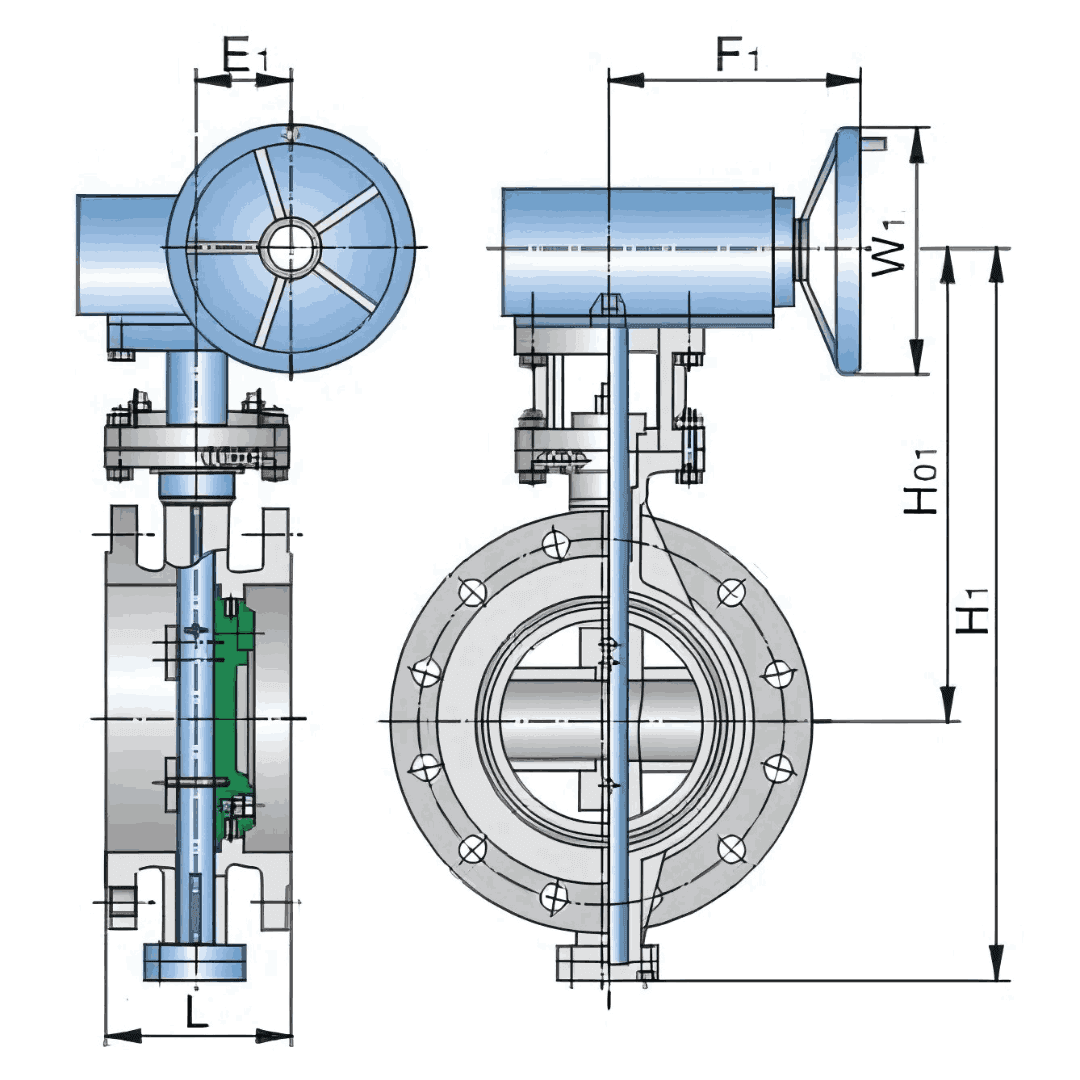

Worm Gear Flanged Butterfly Valve

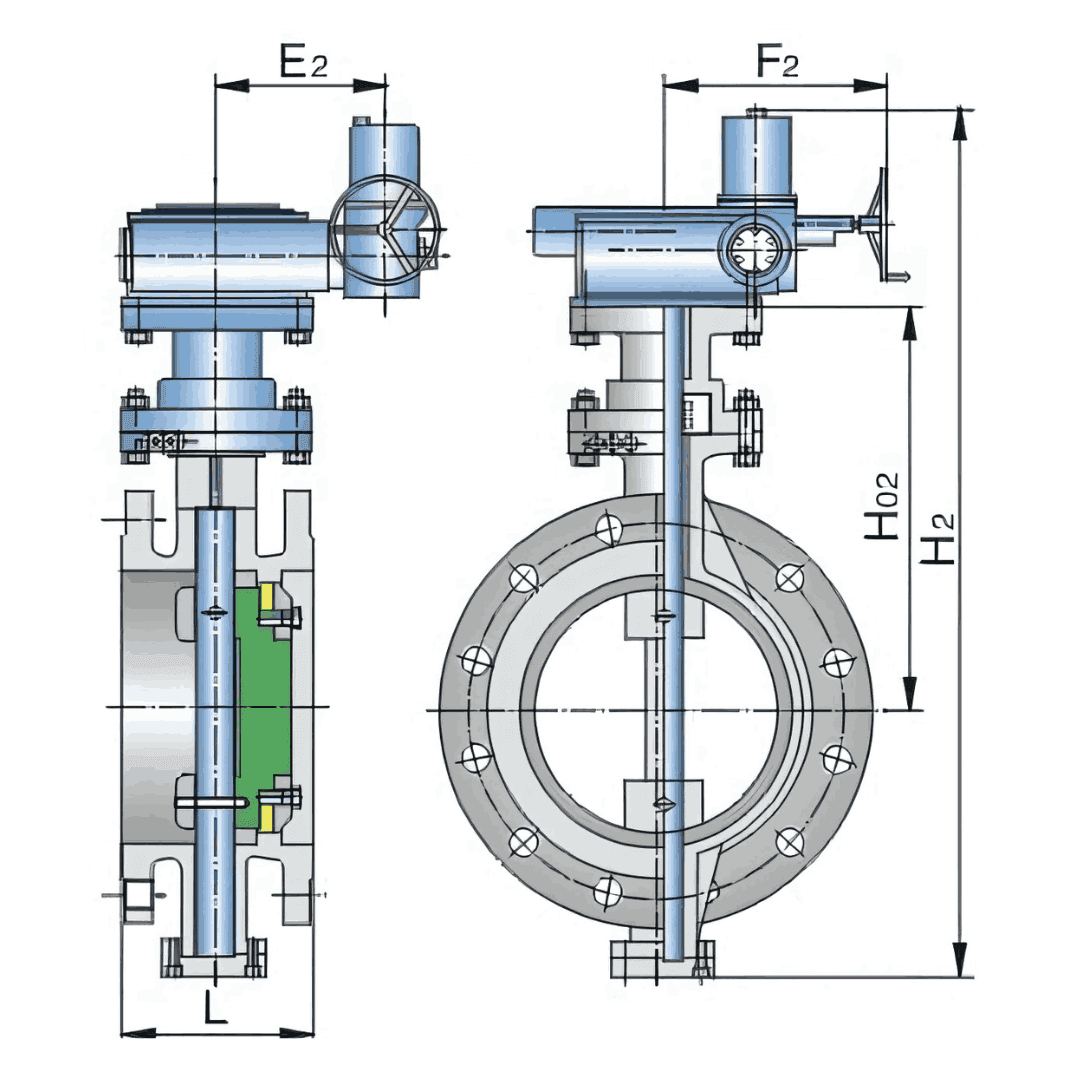

Electric Flanged Butterfly Valve

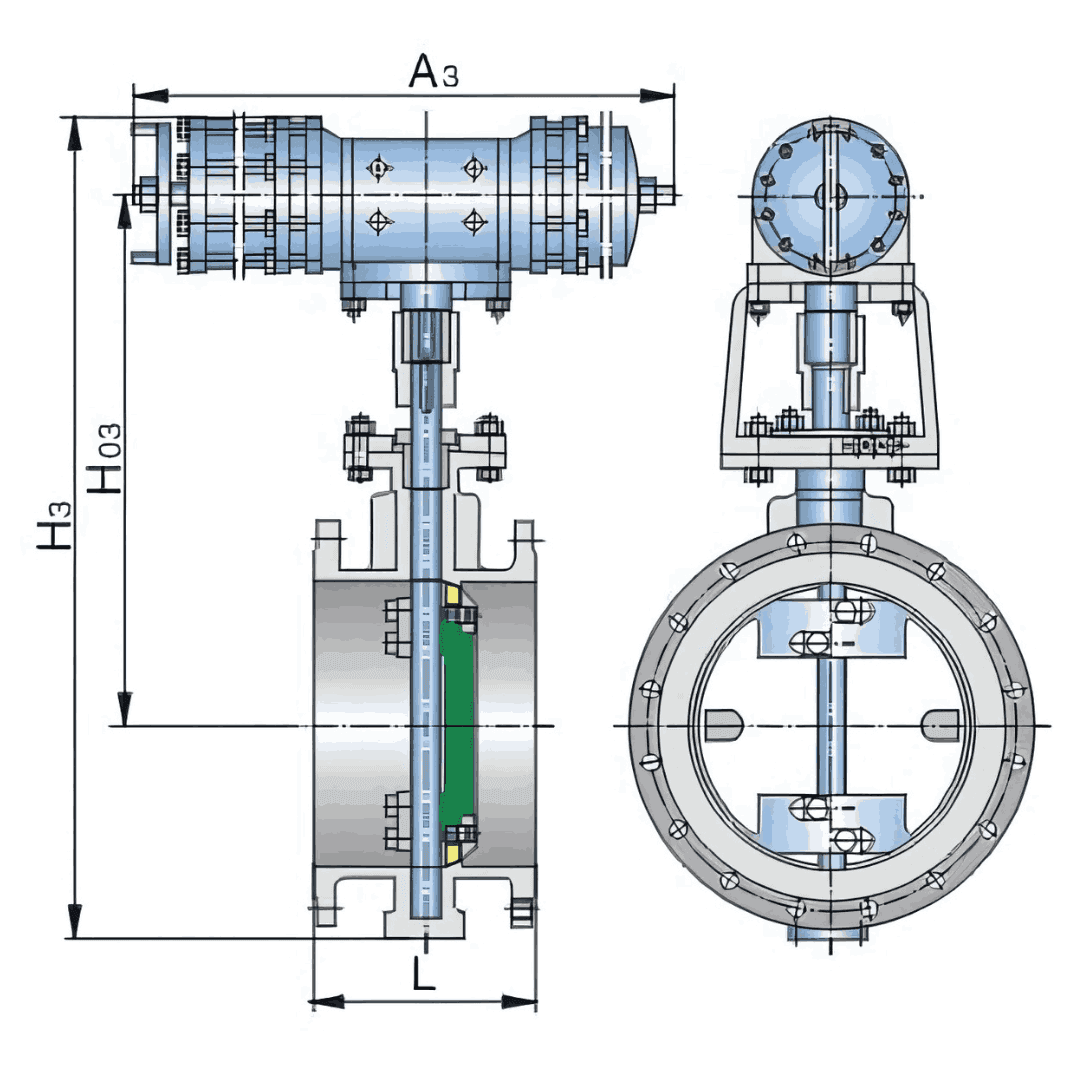

Pneumatic Flanged Butterfly Valve

Main Outline Dimensions and Weight

0.6Mpa mm

DN	L	Worm gear actuation					Electric				Pneumatic			Weight (kg)
DN	L	H1	H01	E1	F1	W1	H2	H02	E2	F2	H3	H03	A3	Weight (kg)
50	108	293	218	32	130	160	316	195	156	126	--	--	--	12
65	112	313	228	32	130	160	336	205	156	126	--	--	--	13
80	114	333	238	32	130	180	353	215	156	126	--	--	--	15
100	127	345	255	50	150	180	380	220	168	126	--	--	--	17
125	140	370	270	50	150	200	413	235	168	126	--	--	--	27
150	140	425	305	62	150	200	466	275	250	126	--	--	--	29
200	152	488	362	62	150	350	554	310	250	175	695	325	275	45
250	165	575	410	80	160	350	630	365	250	175	750	355	275	69
300	178	642	444	80	160	400	693	400	290	268	935	475	378	86
350	190	731	492	94	185	400	771	460	290	268	1000	510	378	122
400	216	786	522	94	185	600	837	490	290	268	1145	590	378	129
450	222	844	552	94	185	600	892	520	290	268	1205	632	530	200
500	229	945	606	132	232	600	973	590	290	268	1256	665	530	235
600	267	1060	666	132	232	800	1098	650	410	460	1526	830	530	291
700	292	1222	726	185	295	800	1252	750	410	460	1640	903	530	382
800	318	1340	862	185	295	400	1376	810	305	610	1786	972	680	480
900	330	1391	915	234	354	400	1417	905	305	610	1917	1052	680	627
1000	410	1596	1020	234	354	400	1575	960	385	650	2015	1210	1770	886
1200	470	1861	1075	296	354	400	1734	1115	385	650	2235	1360	1770	1197
1400	530	2066	1235	296	426	600	1908	1220	535	745	2476	1476	1890	1736
1600	600	2397	1355	410	426	600	2121	1410	535	745	2601	1599	1960	2527
1800	670	2647	1600	410	550	600	2512	1515	660	820	--	--	--	3311
2000	950	2901	1725	506	550	600	2857	1710	660	820	--	--	--	4102
2200	1000	3119	1970	506	666	800	3124	1820	825	920	--	--	--	5047
2400	1110	3324	2080	506	666	800	3375	1925	825	920	--	--	--	6377
2600	1190	3780	2351	568	762	800	3830	2100	825	920	--	--	--	7000
2800	1270	3933	2425	568	762	800	4100	2235	825	920	--	--	--	8120
3000	1350	4380	2600	568	762	800	4410	2370	825	920	--	--	--	9520

Note: Structural length of valves in the table: DN<2000, to ISO5752 13 series; DN>2000, to ISO5752 14 series.

Main Outline Dimensions and Weight

1.0Mpa mm

DN	L	Worm gear actuation					Electric				Pneumatic			Weight (kg)
DN	L	H1	H01	E1	F1	W1	H2	H02	E2	F2	H3	H03	A3	Weight (kg)
50	108	295	195	32	125	160	316	215	156	126	--	--	--	12
65	112	313	205	32	125	180	336	228	156	126	--	--	--	13
80	114	330	215	32	125	180	353	238	156	126	--	--	--	15
100	127	350	225	32	150	200	380	255	168	126	--	--	--	17
125	140	408	265	44	160	200	413	270	168	126	--	--	--	27
150	140	446	285	44	160	350	466	305	250	126	--	--	--	29
200	152	527	345	64	170	350	554	362	250	175	740	367	275	45
250	165	595	375	64	170	400	630	410	250	175	900	443	378	69
300	178	679	430	64	190	400	693	444	290	268	990	493	378	86
350	190	744	465	94	190	600	771	492	290	268	1155	575	378	122
400	216	855	540	94	190	600	837	522	290	268	1205	600	530	150
450	222	910	570	132	230	600	892	522	290	268	1290	643	530	214
500	229	972	605	132	230	800	973	606	290	268	1395	705	530	263
600	267	1137	705	185	275	800	1098	666	410	460	1665	838	530	333
700	292	1255	765	185	275	400	1252	762	410	460	1882	942	680	473
800	318	1425	870	234	320	400	1575	1020	305	610	2093	1066	680	655
900	330	1531	925	234	320	400	1734	1075	305	610	2175	1210	1480	844
1000	410	1708	1035	296	370	400	1908	1235	385	650	2245	1275	4560	1078
1200	470	1941	1155	296	370	600	2121	1355	385	650	2375	1385	1830	1729
1400	530	2263	1350	410	475	600	2512	1600	535	745	2530	1510	1890	2247
1600	600	2507	1475	410	475	600	2857	1725	535	745	2779	1639	1960	3059
1800	670	2824	1670	506	570	600	3124	1970	660	820	--	--	--	3717
2000	950	3075	1780	506	570	800	3375	2080	660	820	--	--	--	4480
2200	1000	3481	2051	636	660	800	3780	2351	825	920	--	--	--	5880
2400	1110	3705	2125	636	660	800	3933	2425	825	920	--	--	--	7140

Note: Structural length of valves in the table: DN<2000, to ISO5752 13 series; DN>2000, to ISO5752 14 series.

Main Outline Dimensions and Weight

1.6Mpa mm

DN	L	Worm gear actuation					Electric				Pneumatic			Weight (kg)
DN	L	H1	H01	E1	F1	W1	H2	H02	E2	F2	H3	H03	A3	Weight (kg)
50	108	290	175	32	125	160	316	218	156	126	--	--	--	19
65	112	295	195	63	140	180	336	228	156	126	--	--	--	22
80	114	320	185	63	140	180	513	265	178	180	--	--	--	32
100	127	342	195	63	140	200	538	282	178	180	--	--	--	36
125	140	365	209	63	140	200	560	295	178	180	--	--	--	39
150	140	415	243	63	140	350	605	300	178	180	--	--	--	43
200	152	510	263	84	150	350	749	321	235	370	695	327	275	57
250	165	567	295	84	150	400	803	330	235	370	750	355	275	88
300	178	665	342	108	200	400	880	365	235	370	955	472	378	109
350	190	739	385	108	200	600	960	410	235	370	1033	515	378	144
400	216	825	430	152	240	600	1032	445	235	370	1185	595	530	200
450	222	910	469	152	240	600	1118	487	235	370	1270	632	530	238
500	229	990	500	168	300	800	1190	520	235	370	1335	665	530	326
600	267	1210	618	192	320	800	1380	625	235	370	1642	829	530	466
700	292	1475	746	338	237	400	1582	745	245	515	1795	905	680	592
800	318	1600	810	338	237	400	1713	810	245	515	1915	970	680	917
900	330	1870	1000	530	785	400	1870	875	360	540	1964	1239	140	1078
1000	410	2000	1065	530	785	400	2000	940	360	540	2096	1306	1770	1393
1200	470	2215	1170	530	785	600	2118	1060	360	540	2333	1418	1830	1855
1400	530	2430	1319	650	865	600	2328	1325	385	565	2591	1546	1890	2457
1600	600	2700	1443	650	865	600	2550	1450	385	565	2908	1738	2210	3360
1800	670	2938	1595	650	865	600	2816	1598	300	770	--	--	--	3777
2000	950	3210	1743	650	865	800	3065	1743	684	794	--	--	--	4480
2200	1000	3481	2051	636	660	800	3780	2351	825	920	--	--	--	5880
2400	1110	3705	2125	636	660	800	3933	2425	825	920	--	--	--	7140

Note: Structural length of valves in the table: DN<2000, to ISO5752 13 series; DN>2000, to ISO5752 14 series.

Main Outline Dimensions and Weight

2.5Mpa mm

DN	L	Worm gear actuation					Electric				Pneumatic			Weight (kg)
DN	L	H1	H01	E1	F1	W1	H2	H02	E2	F2	H3	H03	A3	Weight (kg)
50	108	290	175	63	140	180	316	218	156	126	--	--	--	19
65	112	295	195	63	140	200	336	228	156	126	--	--	--	22
80	114	320	185	63	140	200	552	265	178	180	--	--	--	32
100	127	350	200	63	140	350	585	290	178	180	--	--	--	36
125	140	375	210	63	140	350	610	305	178	180	--	--	--	39
150	140	425	245	84	150	400	765	315	178	180	--	--	--	42
200	152	526	270	84	150	400	820	304	235	370	740	367	275	67
250	165	590	302	108	200	600	910	336	235	370	890	443	378	98
300	178	695	360	108	200	600	1000	386	235	370	985	495	378	116
350	190	789	420	152	240	600	1055	425	235	370	1155	575	530	175
400	216	848	435	152	240	800	1108	456	235	370	1206	603	530	228
450	222	943	475	168	300	800	1140	490	235	370	1284	643	530	312
500	229	1079	550	192	320	400	1238	552	235	370	1390	705	535	354
600	267	1352	675	338	237	400	1399	635	245	515	1660	835	680	515
700	292	1495	759	338	237	400	1611	750	360	540	--	--	--	686
800	318	1640	835	530	785	400	1782	820	360	540	--	--	--	1155
900	330	1765	886	530	785	600	1915	886	385	565	--	--	--	1337
1000	410	1885	945	530	785	600	2040	945	385	565	--	--	--	1617
1200	470	2100	1055	650	865	600	2184	1053	300	770	--	--	--	2247
1400	530	2325	1163	650	865	600	2375	1164	684	794	--	--	--	--

Main Outline Dimensions and Weight

4.0Mpa mm

DN	L	Worm gear actuation					Electric				Pneumatic			Weight (kg)
DN	L	H1	H01	E1	F1	W1	H2	H02	E2	F2	H3	H03	A3	Weight (kg)
50	108	350	238	63	140	350	354	238	178	180	625	513	250	--
65	112	370	255	84	150	400	389	255	178	180	625	510	250	--
80	114	380	260	84	150	400	530	260	235	370	645	525	250	--
100	127	420	298	108	200	600	555	298	235	370	675	537	250	--
125	140	460	325	108	200	600	582	325	235	370	715	551	450	--
150	140	555	380	152	240	60	609	350	235	370	800	625	450	--
200	152	760	460	152	240	800	755	385	235	370	850	650	450	84
250	165	830	587	168	300	800	818	437	235	370	925	682	450	158
300	178	895	645	192	320	400	912	485	235	370	1035	785	650	200
350	190	950	670	338	237	400	983	580	245	515	1070	790	650	235
400	216	1190	810	338	237	400	1058	600	360	540	1190	840	650	382
450	222	1225	850	338	237	400	1245	610	360	540	--	--	--	427
500	229	1285	857	530	785	600	1325	660	385	565	--	--	--	511
600	267	1357	885	530	785	600	1414	710	385	565	--	--	--	826

Note: Structural length of valves in the table: DN<2000, to ISO5752 13 series; DN>2000, to ISO5752 14 series.

Main Outline Dimensions and Weight

6.3Mpa mm

DN	L	Worm gear actuation					Electric				Pneumatic			Weight (kg)
DN	L	H1	H01	E1	F1	W1	H2	H02	E2	F2	H3	H03	A3	Weight (kg)
80	180	388	263	84	150	400	530	260	235	370	645	525	250	29
100	190	435	302	108	200	600	555	298	235	370	675	537	250	39
125	200	467	329	108	200	600	582	325	235	370	715	551	450	46
150	210	565	388	152	240	600	609	350	235	370	800	625	450	54
200	230	768	469	152	240	800	755	385	235	370	850	650	450	84
250	250	839	602	168	300	800	818	437	235	370	925	682	450	109
300	270	906	649	192	320	400	912	485	235	370	1035	785	650	157
350	290	959	679	338	237	400	983	580	245	515	1070	790	650	214
400	310	1205	816	338	237	400	1058	600	360	540	1190	840	650	276
450	330	1245	858	338	237	400	1245	610	360	540	--	--	--	360
500	350	1305	867	530	785	600	1325	660	385	565	--	--	--	460
600	390	1365	895	530	785	600	1414	710	385	565	--	--	--	670

10.0Mpa mm

DN	L	Worm gear actuation					Electric				Pneumatic			Weight (kg)
DN	L	H1	H01	E1	F1	W1	H2	H02	E2	F2	H3	H03	A3	Weight (kg)
80	180	388	263	84	150	400	530	260	235	370	645	525	250	32
100	190	435	302	108	200	600	555	298	235	370	675	537	250	43
125	200	467	329	108	200	600	582	325	235	370	715	551	450	51
150	210	565	388	152	240	600	609	350	235	370	800	625	450	59
200	230	768	469	152	240	800	755	385	235	370	850	650	450	82
250	250	839	602	168	300	800	818	437	235	370	925	682	450	120
300	270	906	649	192	320	400	912	485	235	370	1035	785	650	172
350	290	959	679	338	237	400	983	580	245	515	1070	790	650	235
400	310	1205	816	338	237	400	1058	600	360	540	1190	840	650	305
450	330	1245	858	338	237	400	1245	610	360	540	--	--	--	396
500	350	1305	867	530	785	600	1325	660	385	565	--	--	--	506
600	390	1365	895	530	785	600	1414	710	385	565	--	--	--	737

Class 150mm

DN	L	Worm gear actuation					Electric				Pneumatic			Weight (kg)
DN	L	H1	H01	E1	F1	W1	H2	H02	E2	F2	H3	H03	A3	Weight (kg)
3"	114	472	350	50	203	203	513	263	180	178	--	--	--	15.4
4"	127	520	386	60	191	203	535	282	180	178	--	--	--	23
5"	140	580	395	60	215	250	563	293	180	178	--	--	--	29
6"	140	653	475	67	289	305	602	322	180	178	--	--	--	33
8"	152	773	565	67	308	460	745	296	370	235	690	323	275	50
10"	165	880	640	86	346	460	805	325	370	235	750	355	275	73
12"	178	989	711	111	403	610	883	365	370	235	955	475	378	108
14"	190	1044	760	60	601	356	965	408	370	235	1032	513	378	143
16"	216	1142	760	60	605	457	1033	443	370	235	1182	598	530	186
18"	222	1228	826	60	652	610	1120	485	370	235	1265	635	530	234
20"	229	1337	959	60	805	762	1186	518	370	235	1335	667	530	277
24"	267	1534	1109	103	763	762	1380	625	370	235	1642	830	680	408
28"	292	1456	956	245	400	315	1587	745	515	245	1711	859	680	653
30"	308	1541	991	310	460	400	1650	777	515	245	1782	910	680	816
32"	318	1611	1036	310	460	400	1717	810	515	245	1856	942	680	914
36"	330	1743	1103	410	480	400	1870	875	540	360	1920	975	680	1157
40"	410	1868	1173	410	480	400	2030	965	540	360	--	--	--	1610
44"	450	1968	1223	410	480	400	2078	1022	540	360	--	--	--	2160
48"	470	2145	1320	520	640	400	2188	1100	540	360	--	--	--	2359
52"	490	2300	1405	520	640	400	2214	1150	565	385	--	--	--	2720
56"	530	2440	1475	520	640	400	2328	1325	565	385	--	--	--	3353
60"	570	2594	1559	450	785	630	2530	1515	565	385	--	--	--	3629

Note: Structural length of valves in the table: DN<2000, to ISO5752 13 series; DN>2000, to ISO5752 14 series.

Class 300mm

DN	L	Worm gear actuation					Electric				Pneumatic			Weight (kg)
DN	L	H1	H01	E1	F1	W1	H2	H02	E2	F2	H3	H03	A3	Warm gear	Electric	Pneumatic
2"	108	365	237	35	169	152	407	237	180	178	--	--	--	19	27	--
3"	114	378	253	73	229	152	530	253	180	178	--	--	--	29	43	--
4"	127	421	274	73	229	305	552	274	180	178	--	--	--	39	51	--
5"	140	482	312	73	229	305	580	312	180	178	--	--	--	48	58	--
6"	140	543	351	108	254	305	610	351	180	178	--	--	--	54	67	--
8"	152	628	392	108	254	305	755	392	370	235	750	368	275	84	107	--
10"	165	855	480	133	305	610	816	480	370	235	909	442	378	118	150	--
12"	178	812	515	133	305	610	912	515	370	235	1075	565	530	170	225	--
14"	191	885	555	194	356	610	980	555	370	235	1158	572	530	231	266	--
16"	216	951	590	194	356	356	1057	590	370	235	1230	610	530	299	369	--
18"	225	1106	636	194	356	356	1140	636	370	235	1462	736	680	390	429	--
20"	229	1308	685	194	356	356	1243	685	515	245	1328	765	680	499	590	--
24"	267	1445	934	165	686	686	1420	934	817	351	--	--	--	726	766	--
28"	292	1495	1039	165	686	686	1812	1039	817	351	--	--	--	1360	--	--
30"	292	1535	1060	165	686	686	1906	1060	817	351	--	--	--	1429	--	--
32"	318	1575	1120	165	686	686	2021	1120	817	351	--	--	--	1757	--	--
36"	330	1605	1190	165	686	686	2327	1190	973	440	--	--	--	2223	--	--
40"	410	1755	1234	165	686	686	2451	1234	973	440	--	--	--	2531	--	--
42"	430	2100	1385	429	805	903	2515	1385	973	440	--	--	--	2781	--	--
44"	450	2175	1436	429	805	903	2565	1436	973	440	--	--	--	2979	--	--
48"	470	2303	1570	399	965	903	2697	1570	973	440	--	--	--	3602	--	--

Class 600mm

DN	L	Worm gear actuation					Electric				Pneumatic			Weight (kg)
DN	L	H1	H01	E1	F1	W1	H2	H02	E2	F2	H3	H03	A3	Warm gear	Electric	Pneumatic
2"	108	365	237	35	169	152	407	237	180	178	--	--	--	19	27	--
3"	114	378	253	73	229	152	530	253	180	178	--	--	--	29	43	--
4"	127	421	274	73	229	305	552	274	180	178	--	--	--	39	51	--
5"	140	482	312	73	229	305	580	312	180	178	--	--	--	48	58	--
6"	140	543	351	108	254	305	610	351	180	178	--	--	--	54	67	--
8"	152	628	392	108	254	305	755	392	370	235	750	368	275	84	107	--
10"	165	855	480	133	305	610	816	480	370	235	909	442	378	118	150	--
12"	178	812	515	133	305	610	912	515	370	235	1075	565	530	170	225	--
14"	191	885	555	194	356	610	980	555	370	235	1158	572	530	231	266	--
16"	216	951	590	194	356	356	1057	590	370	235	1230	610	530	299	369	--
18"	225	1106	636	194	356	356	1140	636	370	235	1462	736	680	390	429	--
20"	229	1308	685	194	356	356	1243	685	370	235	1462	736	680	499	590	--
24"	267	1445	934	165	686	686	1420	934	515	245	1328	765	680	726	766	--
28"	292	1495	1039	165	686	686	1812	1039	817	351	--	--	--	1360	--	--
30"	292	1535	1060	165	686	686	1906	1060	817	351	--	--	--	1429	--	--
32"	318	1575	1120	165	686	686	2021	1120	817	351	--	--	--	1757	--	--
36"	330	1605	1190	165	686	686	2327	1190	973	440	--	--	--	2223	--	--
40"	410	1755	1234	165	686	686	2451	1234	973	440	--	--	--	2531	--	--
42"	430	2100	1385	429	805	903	2515	1385	973	440	--	--	--	2781	--	--
44"	450	2175	1436	429	805	903	2565	1436	973	440	--	--	--	2979	--	--
48"	470	2303	1570	399	965	903	2697	1570	973	440	--	--	--	3602	--	--

Catalogue

Featured Products

Double Block & Bleed Valve

Ball Valve

Instrumentation Valve

Gate, Globe, Check Valves

All Products

Product Details

Triple Eccentric Flange Butterfly Valve

Introduction

Applications

Oil & Gas

Power Generation

Water Treatment

Chemical Processing

HVAC Systems

Marine Applications

Technical Specifications

Worm Gear Flanged Butterfly Valve

Electric Flanged Butterfly Valve

Pneumatic Flanged Butterfly Valve

Main Outline Dimensions and Weight

Main Outline Dimensions and Weight

Main Outline Dimensions and Weight

Main Outline Dimensions and Weight

Main Outline Dimensions and Weight

Main Outline Dimensions and Weight

Product Details

YDB VALVES LLP

OUR PRODUCTS

USEFUL LINKS

CONTACT DETAILS

HEAD OFFICE

EMAIL

CONTACT
